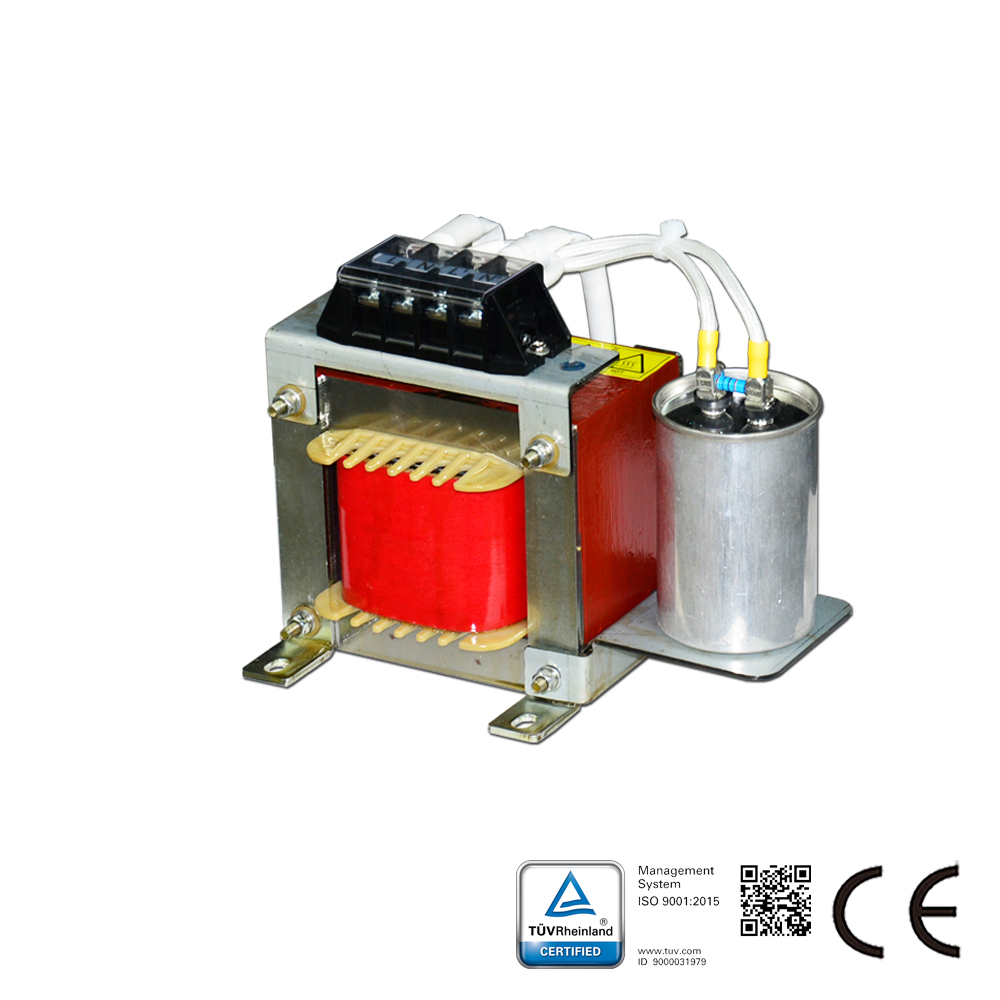

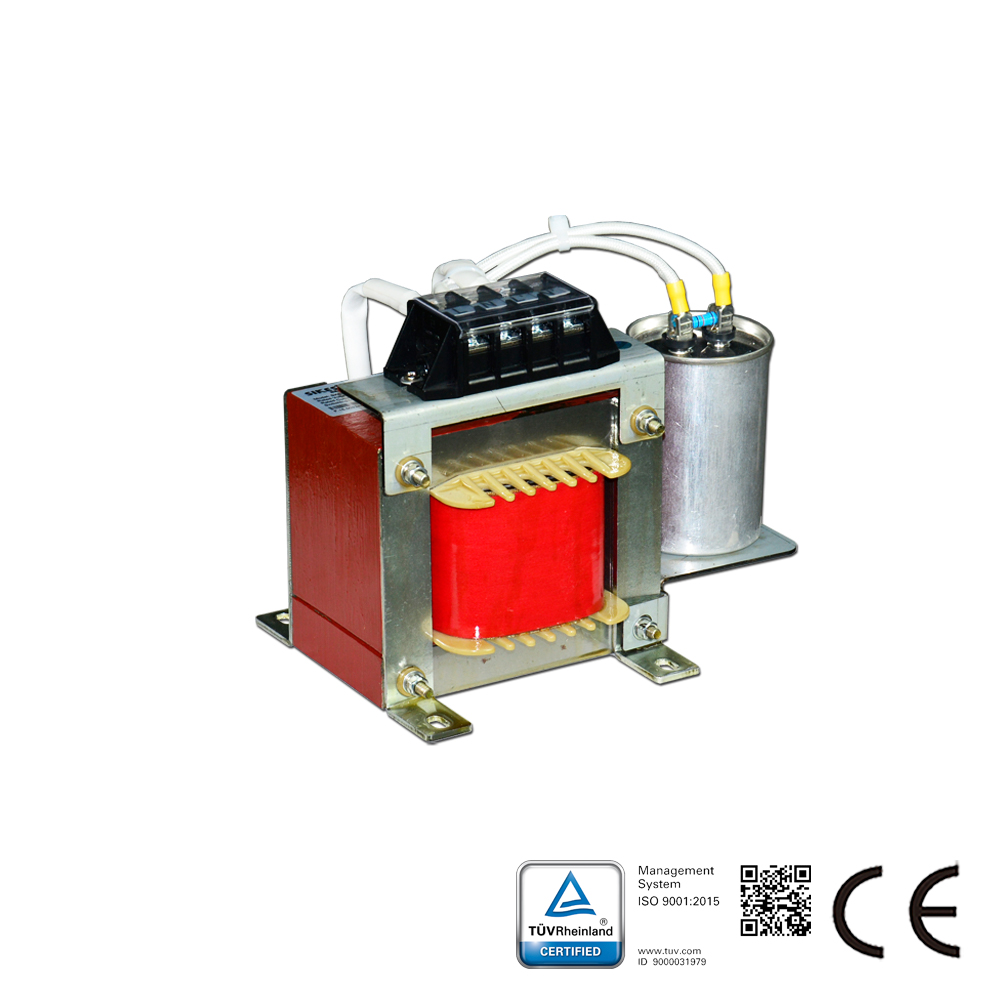

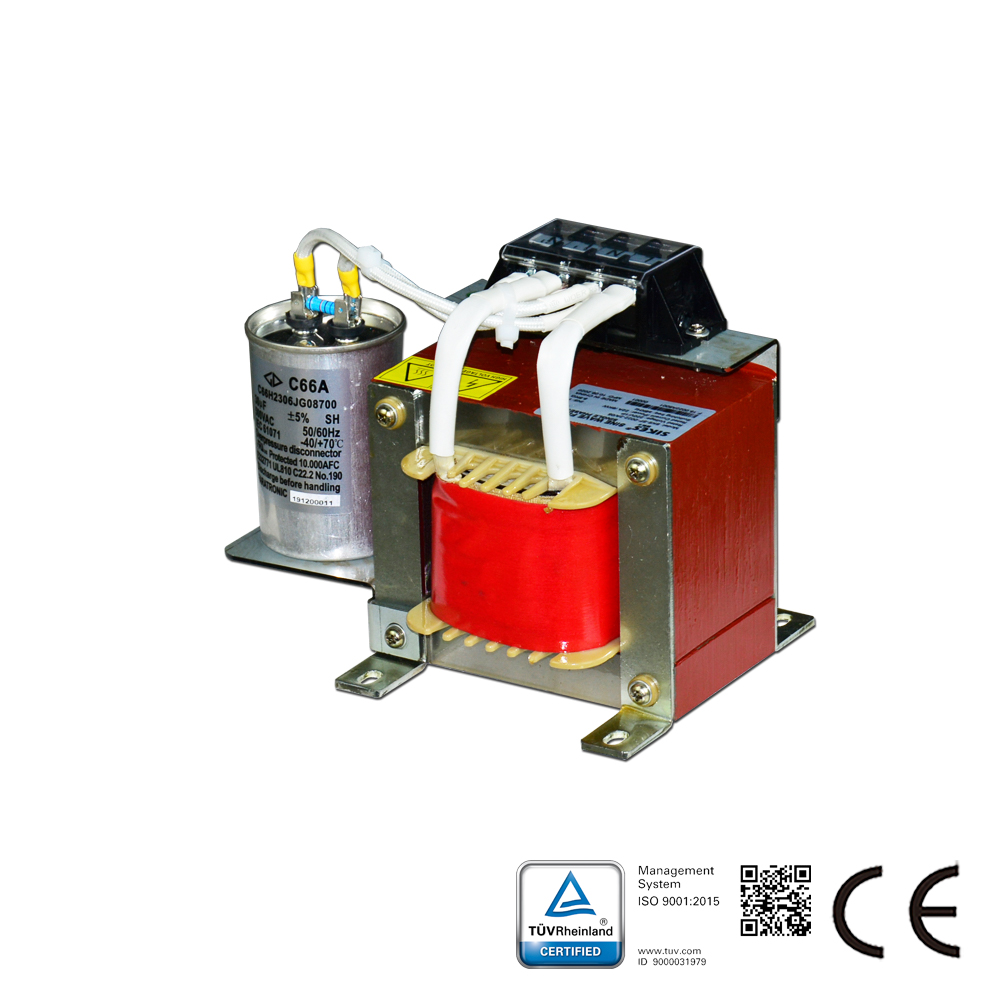

Descrizione del Filtro a Onda Sinusoidale:

La Serie SWF di Filtri a Onda Sinusoidale converte il segnale di uscita PWM degli azionamenti per motori in un’onda sinusoidale regolare con basso residuo;
Riduce il fenomeno di risonanza causato dalla capacità e induttanza distribuita del cavo lungo (oltre 50 metri);
Elimina l’eccessiva tensione del motore causata dall’alto dv/dt,
Riduce il rumore del motore mediante l’applicazione del filtro;
Prolunga la vita del motore;
Protegge l’isolamento del motore;
Aumenta la distanza di trasmissione;
Con l’applicazione di questo filtro, un motore normale può sostituire un motore a frequenza variabile.

Caratteristiche del Filtro a Onda Sinusoidale:

I filtri a onda sinusoidale Sikes per vari motori servomotori di sistemi VSD (specialmente per inverter o alimentatori switching), sono progettati per modificare la tensione di uscita PWM dell’inverter e generare una tensione quasi sinusoidale. La serie passiva è destinata all’uso in reti da 380V-480V.
Sikes offre un’altra scelta economica oltre ai filtri Schaffner e MTE.

Filtro a onda sinusoidale Dati tecnici:
Intervallo di tensione nominale: 220V
Frequenza motore: 0-120Hz;
Frequenza di commutazione: ≧ 6kHz;
Ripple residuo di tensione: THDv<5%
Lunghezza cavo motore: Fino a 2000m;
Modello di funzionamento: Continuo per operazione in ambiente interno
Potenza nominale di ingresso azionamento motore: Da 3.7kW a 630kW;
Efficienza: Dal 98% al 99% a tensione di linea e potenza nominali
Capacità di sovraccarico: 150% per 60s, 120% per 60min
Tensione di prova: 2240VDC, 2s (linea/linea) 2720VDC, 2s (linee/involucro)
Rigidità dielettrica: AC4000V/5mA/60s
Resistenza di isolamento: nucleo-avvolgimento, ≧100MΩ (DC1000V);
Categoria climatica (IEC60068-1): 25/100/21
Protezione: IP30 (IP40/IP54 su richiesta), interno: IP20
Raffreddamento: Aria forzata interna
Tipo di carico: Carico motore tipico; trasformatore elevatore standard; altro carico lineare;

Filtro a onda sinusoidale Norme tecniche:
Condensatori: CEI EN 60831-1/2, IEC 831-1/2
Apparecchiatura: CEI EN 60439-1, IEC 439-1, IEC 60939

Filtro a onda sinusoidale. Applicazioni:
Ventilatori, trasportatori, pompe
Impianti HVAC, compressori
Ascensori, gru, energia eolica, UPS, EPS
Azionamenti per motori con cavi lunghi
Azionamenti per motori con più motori in parallelo
Applicazioni a media tensione (installato a monte del trasformatore di elevazione)
