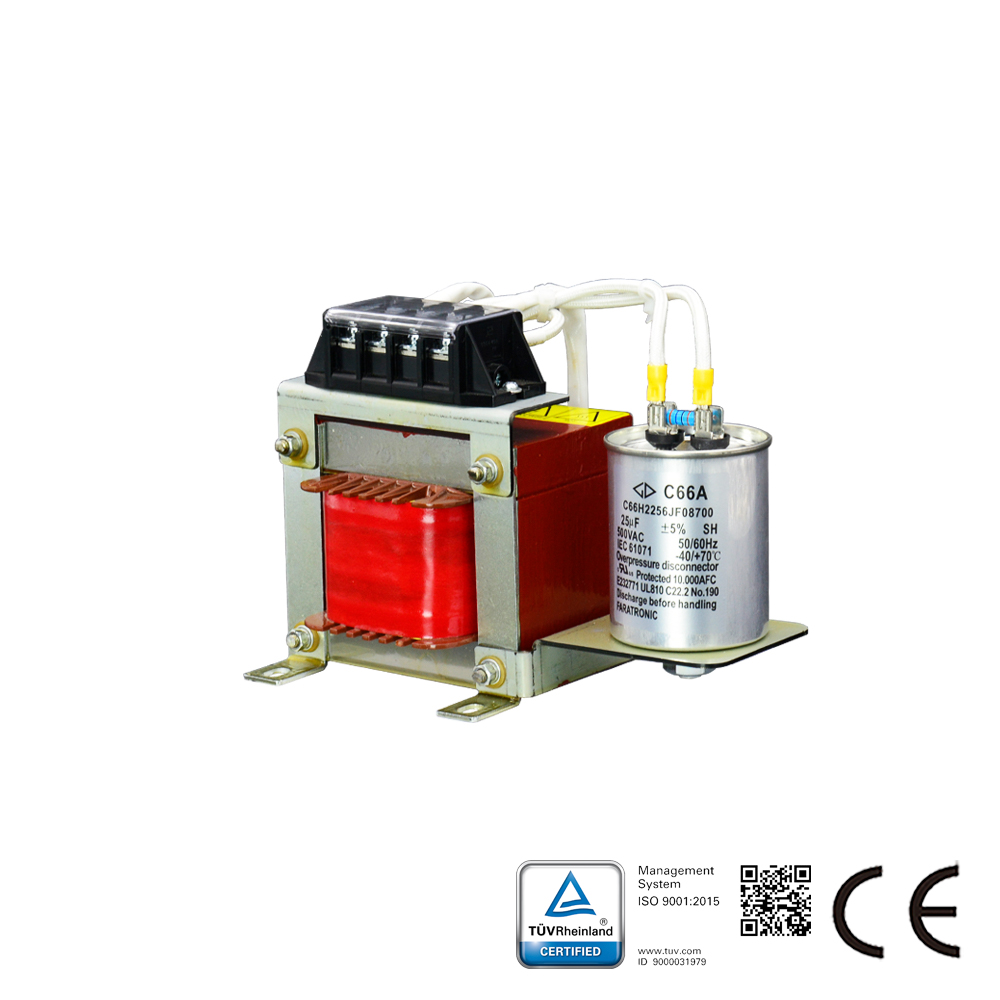

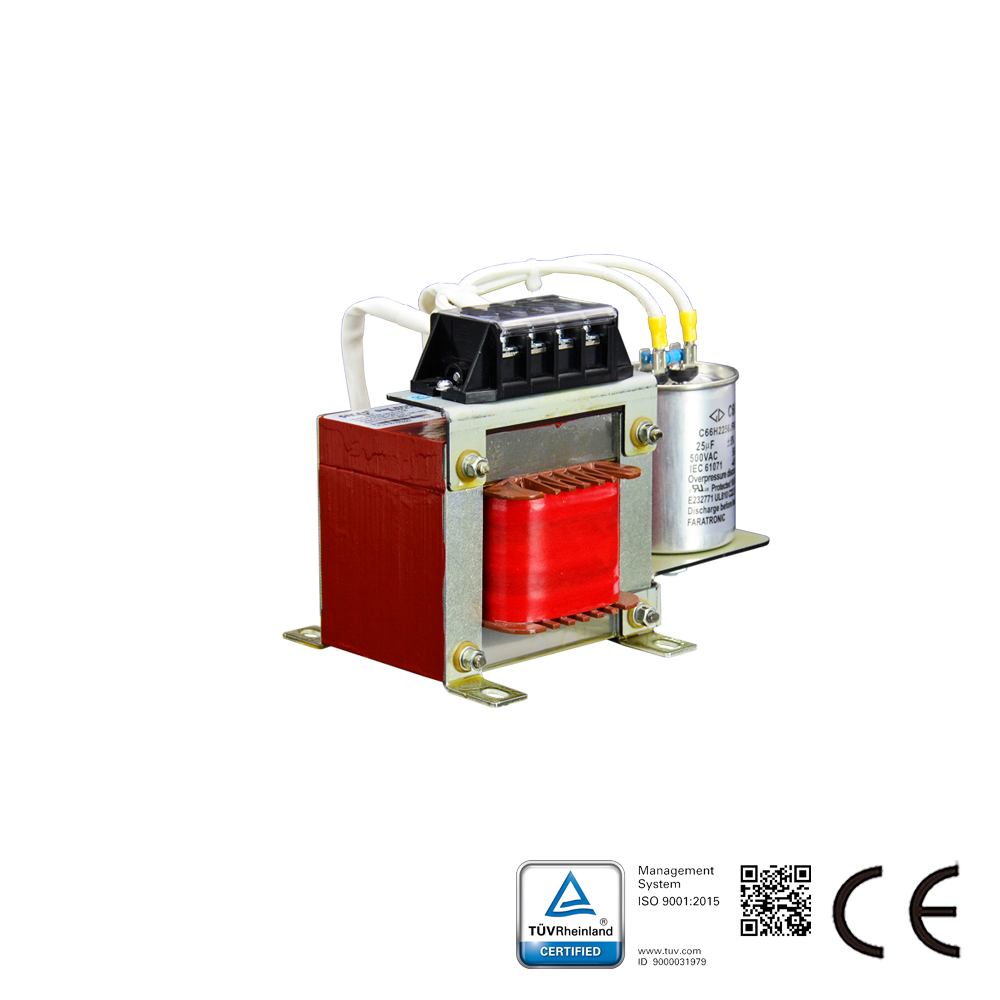

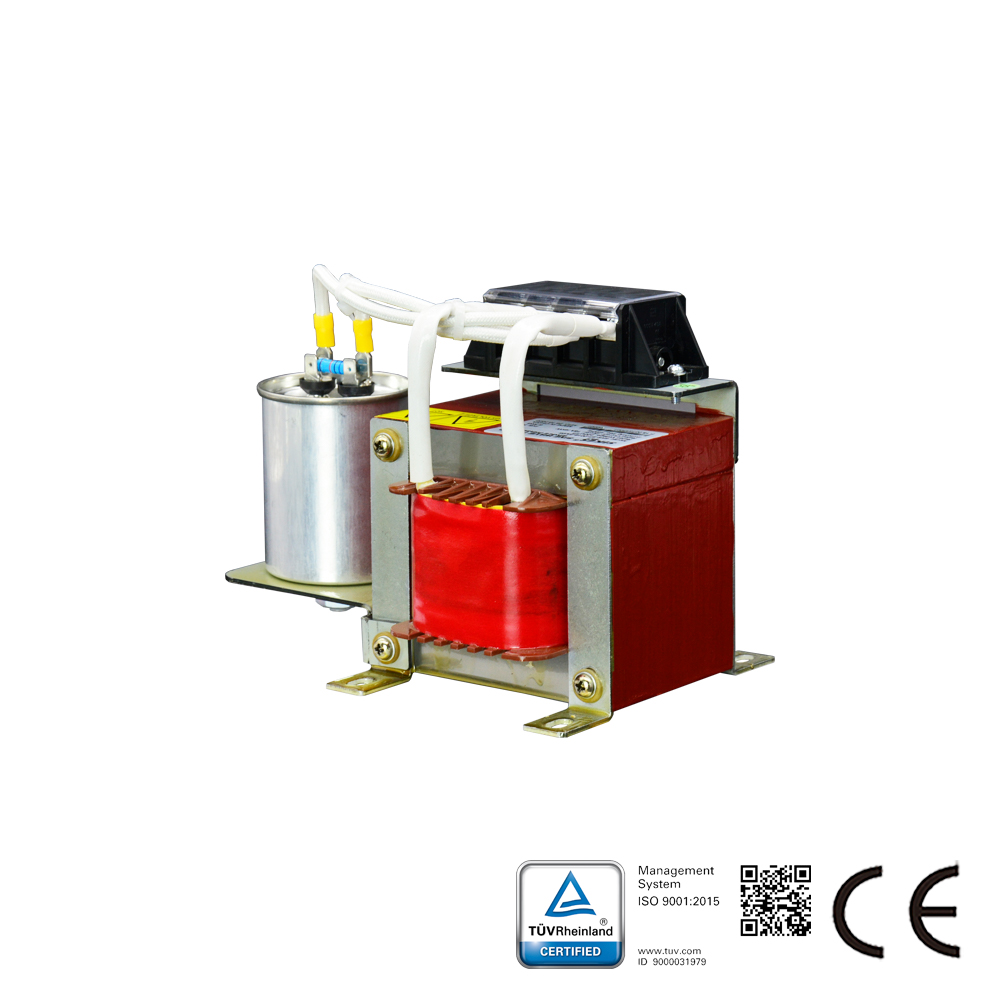

Descrizione del Filtro a Onda Sinusoidale:

La Serie SWF di Filtri a Onda Sinusoidale converte il segnale PWM in uscita dagli azionamenti per motori in un’onda sinusoidale pura con basso residuo;
Riduce il fenomeno di risonanza causato dalla capacità e induttanza distribuita del cavo lungo (oltre 50 metri);
Elimina l’eccessiva tensione del motore causata dall’alto dv/dt;
Riduce il rumore del motore mediante l’applicazione del filtro;
Prolunga la durata di vita del motore;
Protegge l’isolamento del motore;
Aumenta la distanza di trasmissione;
Con l’applicazione di questo filtro, un motore standard può sostituire un motore a frequenza variabile.

Caratteristiche del filtro sinusoidale:

I filtri sinusoidali Sikes per vari motori servo dei sistemi VSD (in particolare per inverter o alimentatori switching), sono progettati per modificare la tensione di uscita PWM dell’inverter e generare una tensione pressoché sinusoidale.

Filtro a onda sinusoidale Dati tecnici:
Intervallo di tensione nominale: 220 VAC
Frequenza motore: 0-120 Hz;
Frequenza di commutazione: ≥ 4 kHz;
Tensione di ondulazione residua: THDv < 5% Caduta di tensione a corrente nominale: ≤ 10% (50 Hz); Lunghezza cavo motore: Fino a 2000 m; Modello di funzionamento: Continuo per installazione interna Potenza nominale di ingresso azionamento motore: Da 3,7 kW a 630 kW; Efficienza: Dal 98% al 99% a tensione e potenza nominali di linea Capacità di sovraccarico: 150% per 60 s, 120% per 60 min Tensione di prova: 2240 VCC, 2 s (linea/linea) 2720 VCC, 2 s (linee/massa) Rigidità dielettrica: AC 4000 V / 5 mA / 60 s Resistenza di isolamento: nucleo-avvolgimento, ≥ 100 MΩ (DC 1000 V); Categoria climatica (IEC 60068-1): 25/100/21 Protezione: IP30 (IP40/IP54 su richiesta), interno: IP20 Raffreddamento: Aria forzata interna Tipo di carico: Carico motore tipico; trasformatore elevatore standard; altro carico lineare; Filtro a onda sinusoidale Norme tecniche: Condensatori: CEI EN 60831-1/2, IEC 831-1/2 Apparecchiatura: CEI EN 60439-1, IEC 439-1, IEC 60939

Applicazioni del filtro sinusoidale:
Ventilatori, trasportatori, pompe
Impianti HVAC, compressori
Ascensori, gru, energia eolica, UPS, EPS
Azionamenti di motori con cavi lunghi
Azionamenti di motori con più motori in parallelo
Applicazioni a media tensione (installato davanti al trasformatore elevatore)
