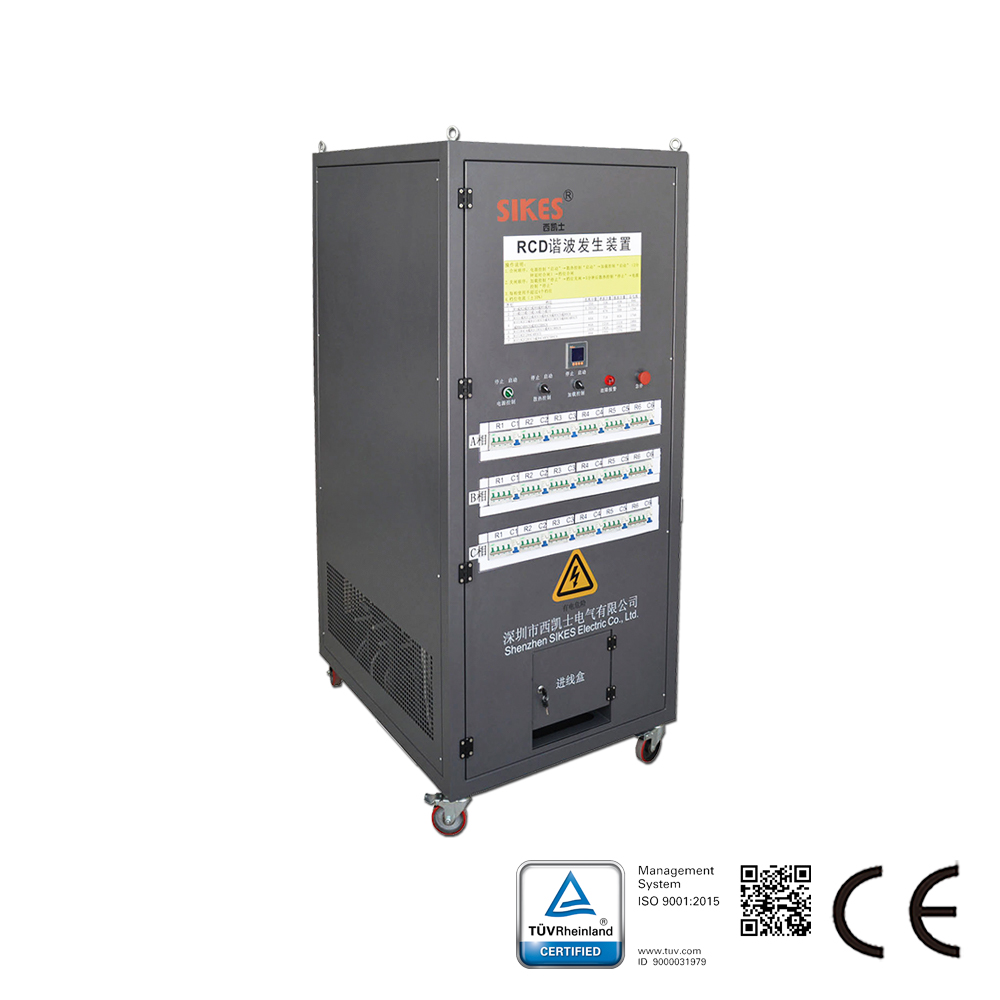

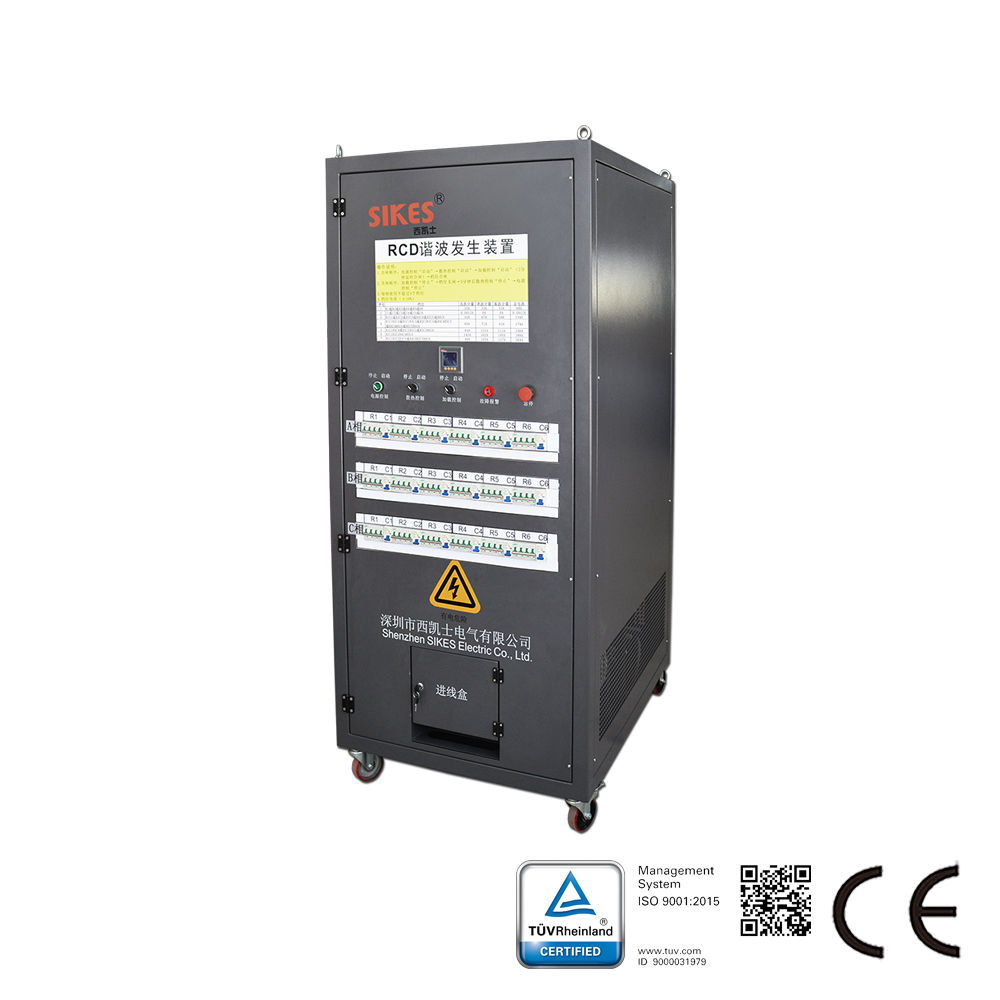

Descrizione del banco di carico RCD:

Il banco di carico RCD di Sikes è un dispositivo di generazione di armoniche che fornisce una risorsa armonica essenziale per testare i filtri attivi di armoniche, simulando le condizioni di carico relative alla distorsione armonica. È trifase e a quattro fili (incluso il neutro). Il carico RD, composto da 3 fasi singole, può generare principalmente corrente armonica di 3° ordine, mentre il carico RCD può generare corrente armonica di 3° e 5° ordine. Sikes offre soluzioni in grado di soddisfare le vostre esigenze di test dei prodotti per la mitigazione delle armoniche.

Fattori chiave del banco di carico RCD:

Robusto e di facile utilizzo;

Elementi di carico affidabili;

Protezione da sovratensione e temperatura;

Test continui a lungo termine;

Trasferimento dei log di corrente e tensione al computer per la visualizzazione;

Strumenti di visualizzazione (voltmetro, amperometro) disponibili.

Caratteristiche del banco di carico RCD:

Elevata corrente di prova per filtri armonici;

Grande schermo a LED, operazione semplificata e visualizzazione chiara dei dati di prova e della forma d’onda;

Corrente regolabile in continuo da 0 a 396A;

Tempo di scarica personalizzabile da 0 a 99 ore con risoluzione di 1 minuto;

Possibilità di impostare diversi parametri: corrente, tempo di fine prova, potenza di scarica e soglie di tensione (limite superiore o inferiore);

Dotato di pulsante di arresto di emergenza;

Arresto automatico della scarica in caso di sovratensione trifase;

Protezione da sovracorrente e cortocircuito;

Avviso e arresto automatico in caso di guasto di qualsiasi ventilatore.

Parametri del banco di carico RCD:
Potenza totale: personalizzabile;
Frequenza: 50/60 Hz;
Tipo: Carico resistivo in CA;
Tensione: CA 400 V 3Ø, CA 220 V 1Ø;
Tipo di fase: monofase e trifase, commutabili;
Passo di potenza: personalizzabile;
Tipo di controllo: contattori di circuito;
Alimentazione: CA 380 V, 50 Hz, 2 kW per la ventola di raffreddamento;
Raffreddamento del carico: raffreddamento forzato con ventola a flusso assiale, aria fredda in ingresso dal basso, in uscita dall’alto. Rumore della ventola inferiore a 75 dB misurato a 1 metro di distanza;
Periodo di applicazione: almeno un’ora di funzionamento continuo (a lungo termine);
Cabinet: lamiera d’acciaio zincato, trattamento superficiale verniciato;
Tipo di resistenza: fili resistivi in acciaio inossidabile (o superiore) per classe di tenuta all’acqua;
Classe IP: IP00;
Classe di isolamento: classe F;
Intervallo di umidità: 0-9% non condensa;
Altitudine di applicazione: inferiore a 2500 m;
Intervallo di temperatura massimo: ambiente da -30 a +55 °C.
