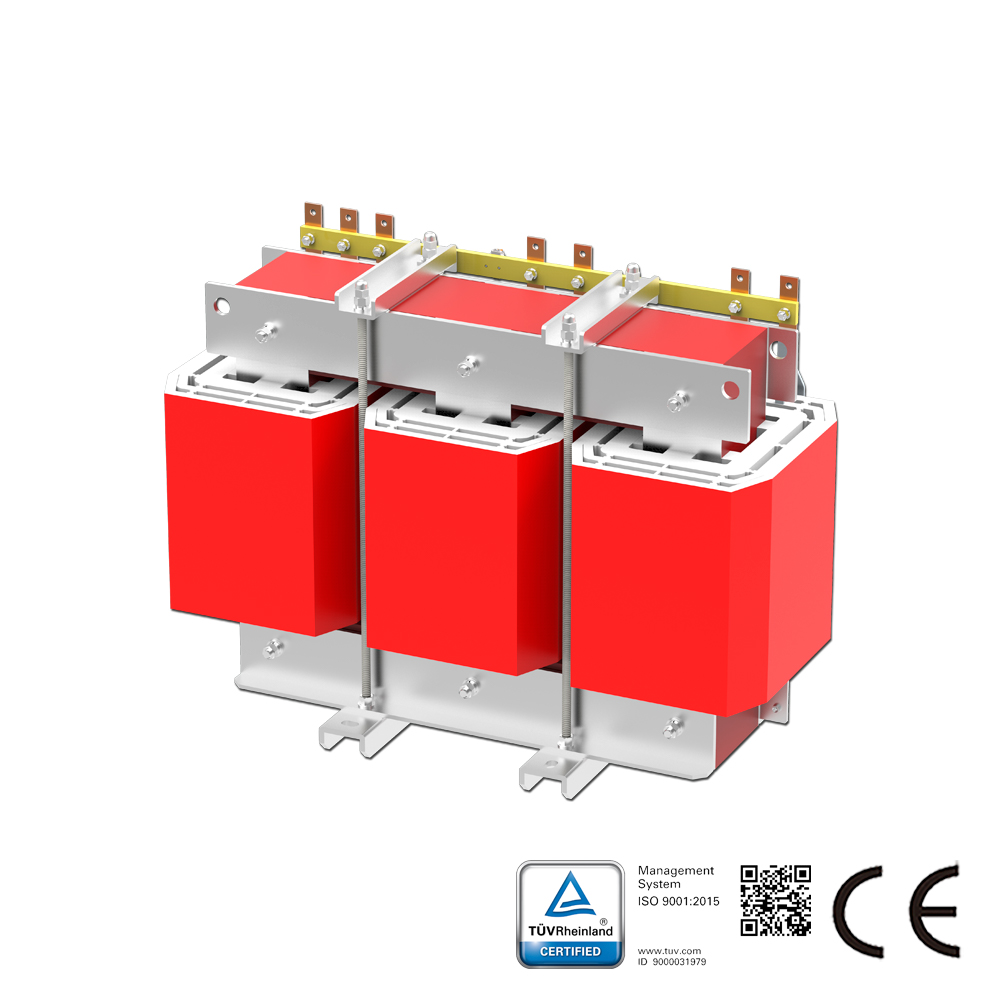

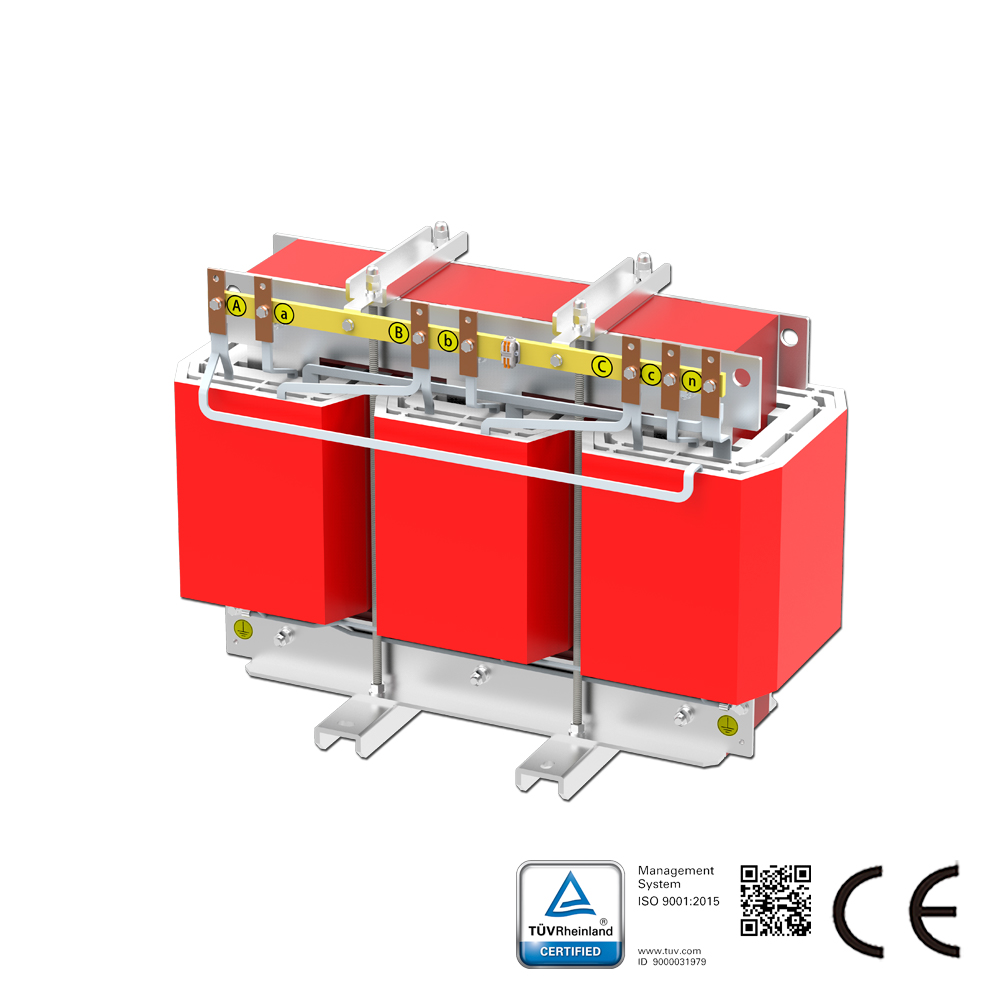

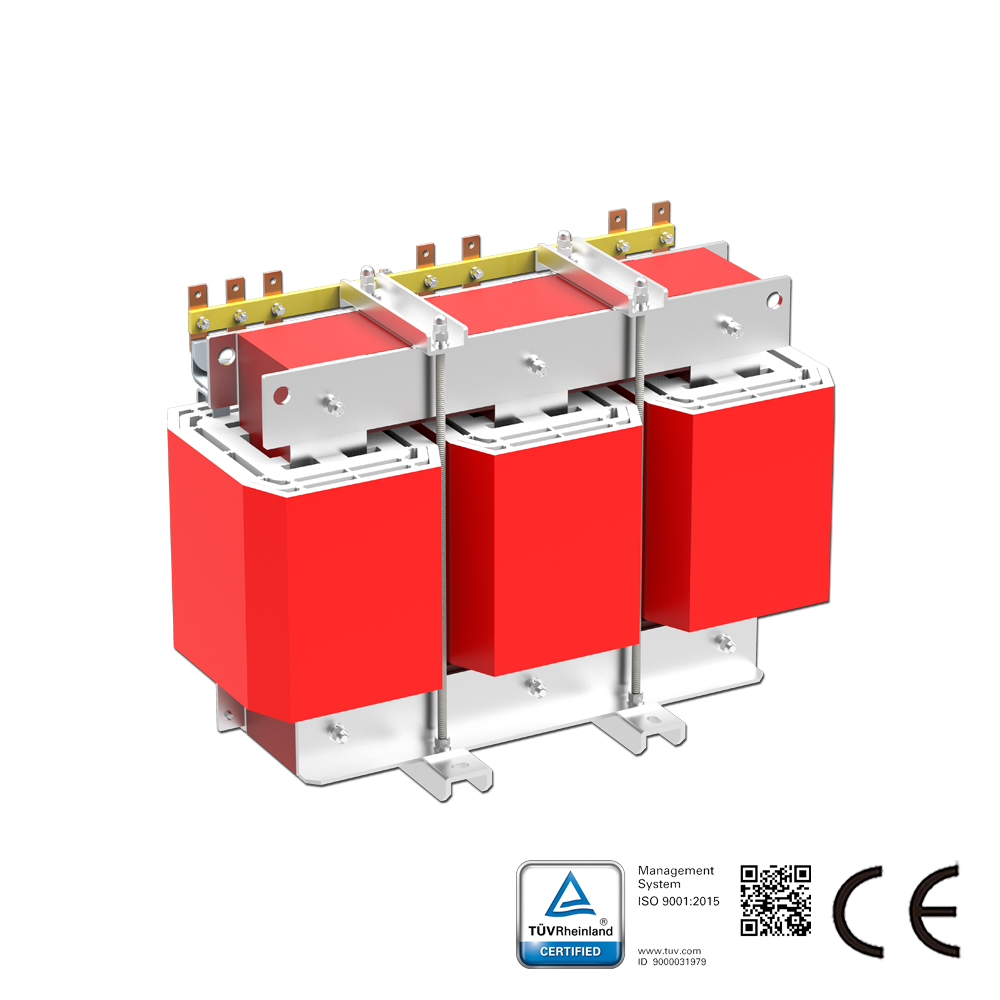

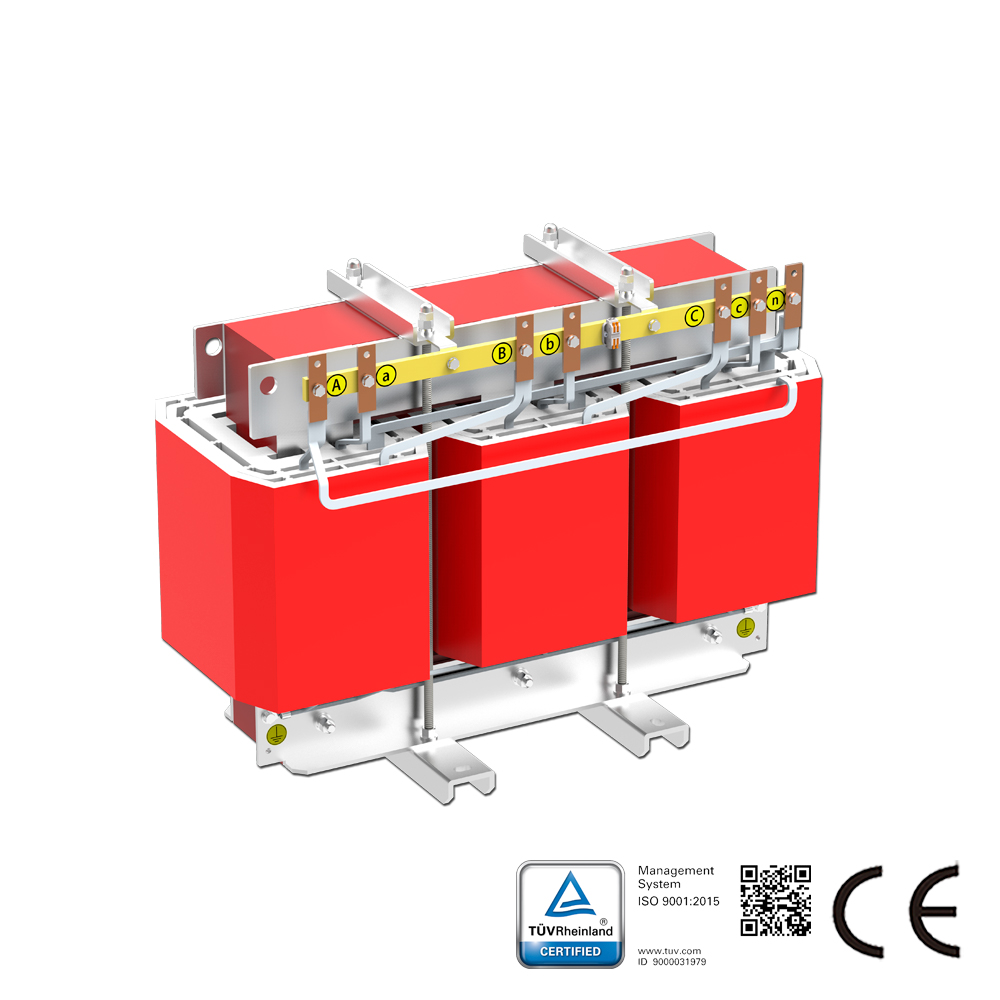

Descrizione del prodotto:

Il trasformatore di isolamento trifase con fattore K13 è un trasformatore di isolamento trifase a secco specificamente progettato per carichi non lineari ad alta presenza armonica. Il suo nucleo è classificato con K=13, consentendogli di sopportare il riscaldamento aggiuntivo causato dalle correnti armoniche e garantendo un funzionamento stabile in condizioni di elevate armoniche. Adatto a scenari con media e alta distorsione armonica (THDi ≤ circa 60%), supporta carichi non lineari dal 70% al 90% (ad esempio, data center, gruppi di continuità UPS, azionamenti a frequenza variabile).

Funzione principale: non elimina le armoniche, ma attraverso una progettazione speciale controlla il riscaldamento armonico, previene il surriscaldamento degli avvolgimenti e prolunga la vita utile.

Parametri di base:

Potenza nominale: 10kVA ~ 1000kVA
Tensione di ingresso: trifase 380V-690V (±10%)
Tensione di uscita: trifase 380V-690V (±10%)
Frequenza: 50/60Hz
Gruppo di connessione: Dyn11
Metodo di raffreddamento: AN (raffreddamento ad aria naturale) / AF (raffreddamento ad aria forzata)
Classe di isolamento: Classe F (155°C), Classe H (180°C)
Grado di protezione: IP00 / IP20 / IP54
Normative: IEC 60076-11, UL 5085, GB 6450

Caratteristiche di Progettazione Chiave (Differenze rispetto ai Trasformatori Standard)

Progettazione degli avvolgimenti:
Utilizzo di filo con classe termica superiore a 180°C per resistere all’effetto pelle e al riscaldamento armonico
Sezione del conduttore aumentata e processo di avvolgimento ottimizzato per ridurre le perdite armoniche aggiuntive
Capacità del conduttore di neutro maggiorata (adatta per squilibri trifase e armoniche omopolari)
Nucleo: Lamiere di acciaio al silicio a basse perdite per ridurre le perdite nel ferro e abbassare l’innalzamento termico
Isolamento e schermatura: Isolamento elettrico primario-secondario + schermatura elettrostatica per sopprimere le interferenze in modo comune e ridurre la tensione neutro-terra
Controllo dell’innalzamento termico: In condizioni di carico armonico K13, l’innalzamento termico degli avvolgimenti non supera il limite della classe di isolamento.

Caratteristiche del Prodotto:
Elevata compatibilità armonica: Classe K13, perfettamente adatto per carichi non lineari dal 70% al 90% (UPS, server, VFD, raddrizzatori)
Sicurezza di tipo a secco: Senza olio, ignifugo, antideflagrante, esente da manutenzione — ideale per uso interno, data center, ospedali
Alta efficienza e bassa rumorosità: Efficienza ≥98%, rumore <55dB (raffreddamento AN)
Lunga durata e affidabilità: Isolamento in Classe H, dissipazione termica ottimizzata, supporta carichi elevati continui 24/7 (fattore di carico >95%)
Installazione flessibile: Design compatto, opzioni di montaggio a pavimento o in armadio, adatto per distribuzione elettrica industriale e negli edifici
Conformità agli standard: Soddisfa le norme IEC/UL/GB, adatto per ambienti esigenti come data center, impianti industriali e siti medici

Applicazioni tipiche:
Data center: Server, UPS, condizionatori di precisione, distribuzione elettrica PDU
Automazione industriale: Azionamenti a frequenza variabile (VFD), servoazionamenti, azionamenti CC, apparecchiature di saldatura
Medicale/Telecomunicazioni: Imaging medicale, apparecchiature per sale operatorie, stazioni base di comunicazione, centralini PBX
Edifici commerciali: Illuminazione a LED, ascensori, gruppi di dispositivi elettronici per ufficio
