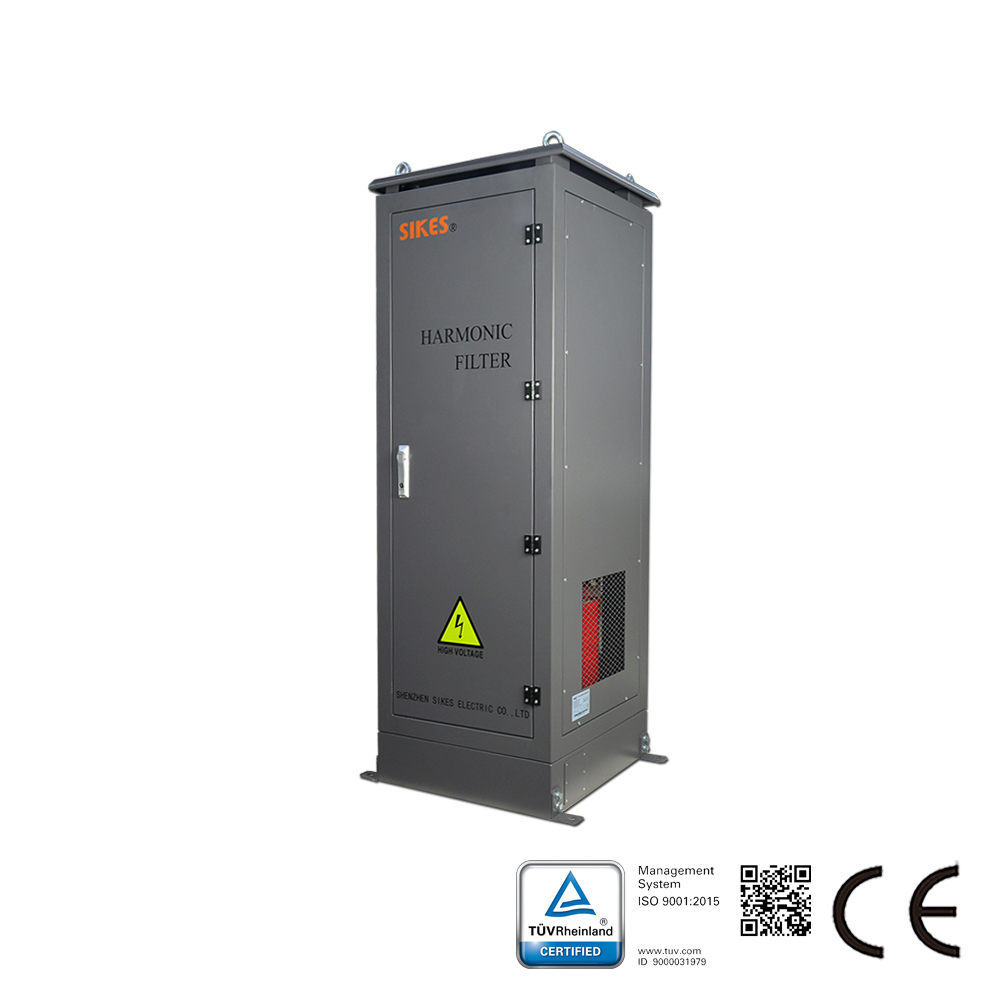

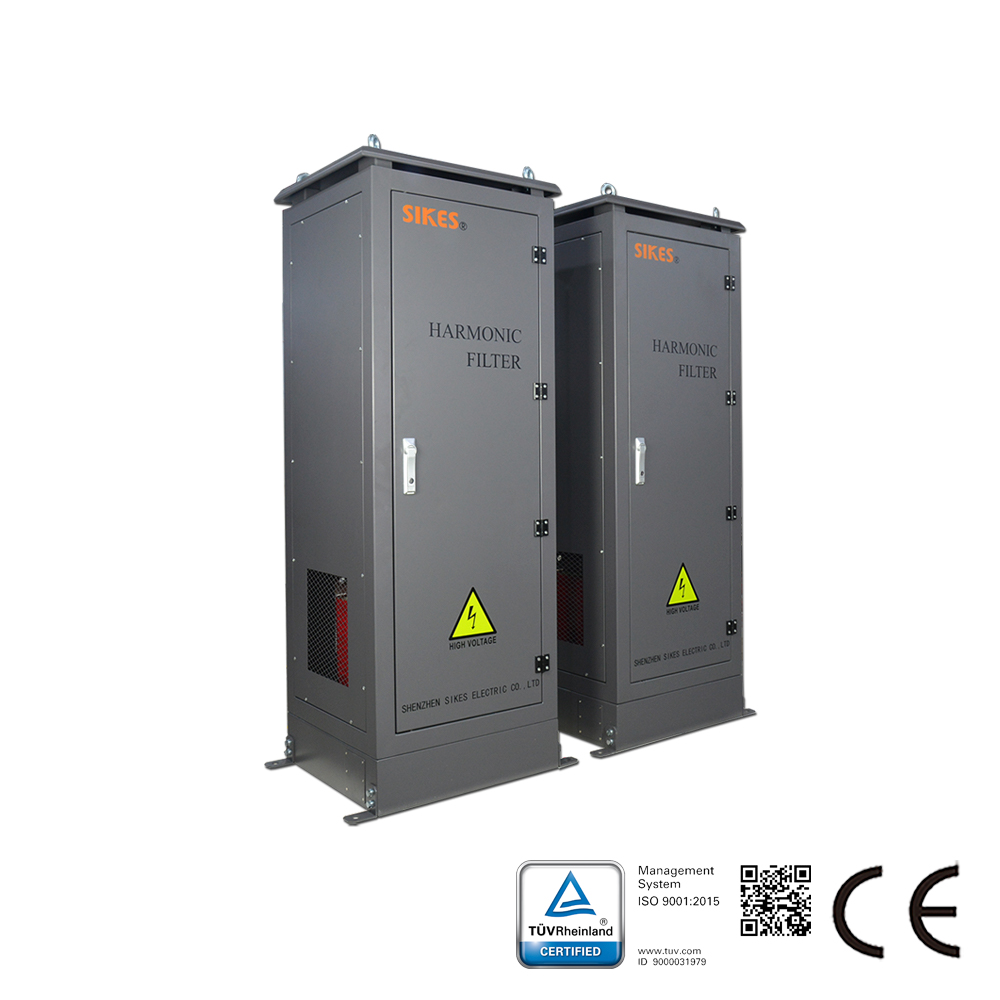

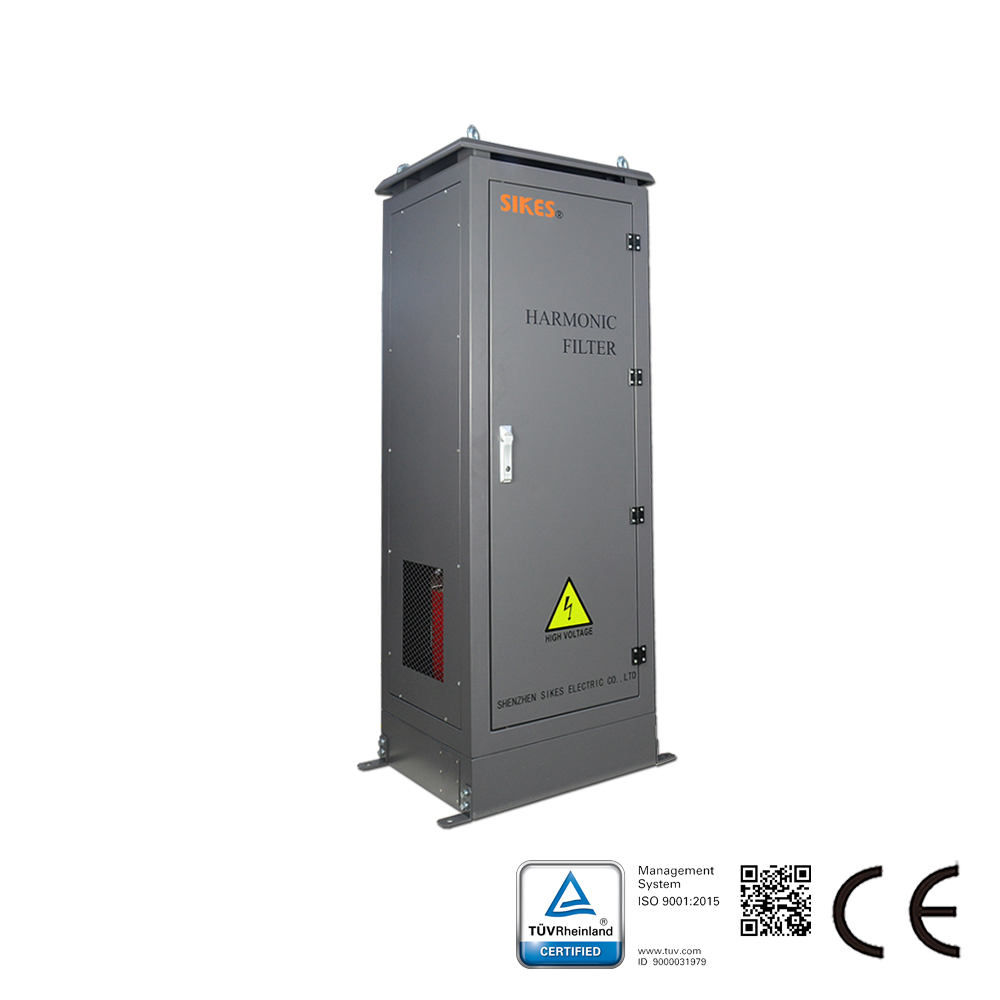

Il filtro armonico passivo Sikes è progettato per quasi tutte le applicazioni elettroniche con raddrizzatori a sei impulsi in ingresso. Il filtro può ridurre efficacemente la distorsione della corrente armonica al livello richiesto.

Rapporto di prova a pieno carico:
Carico: 110 kW (pieno carico)

Caratteristiche del Prodotto Filtro Armonico Passivo:
Design per installazione rapida e messa in servizio semplificata;
Filtro armonico passivo economicamente vantaggioso;
Contribuisce alla conformità con gli standard internazionali di qualità dell’alimentazione.

Standard Tecnico:
IEC61000, GB/T14549-93, IEEE 519

Caratteristiche Tecniche del Filtro Armonico Passivo:
Tensione nominale di esercizio: 3*380 fino a 500VAC±10%;
Frequenza di esercizio: 50Hz (60Hz su richiesta);
THDi <<5% (requisiti di sistema: TDHv <2%, squilibrio di tensione di linea <1%); Potenza nominale: 110kW; Rendimento: dal 98% al 99% alla tensione di linea nominale; Sovraccarico: 1,6X corrente nominale per 1 minuto, una volta all'ora; Temperatura ambiente: da -25 a +40°C; Protezione: IP20; Peso netto: 350 kg; Dimensioni: 800*720*1750 mm; Raffreddamento: Forzato ad aria interna; Il filtro armonico passivo Sikes è la scelta ideale oltre ai filtri Schaffner e MTE.

Applicazione tipica: alimentatori trifase non lineari in cui il rischio potenziale è elevato a causa del sovraccarico termico ed elettrico causato dalle correnti armoniche.

Applicazioni dei filtri armonici passivi:
Sistemi di ricarica rapida in corrente continua;
Impianti HVAC;
Applicazioni con ventilatori e pompe;
Apparecchiature per automazione industriale e robotica;
Azionamenti per motori CA e CC e inverter di frequenza;
Apparecchiature con raddrizzatore frontale a sei impulsi.
