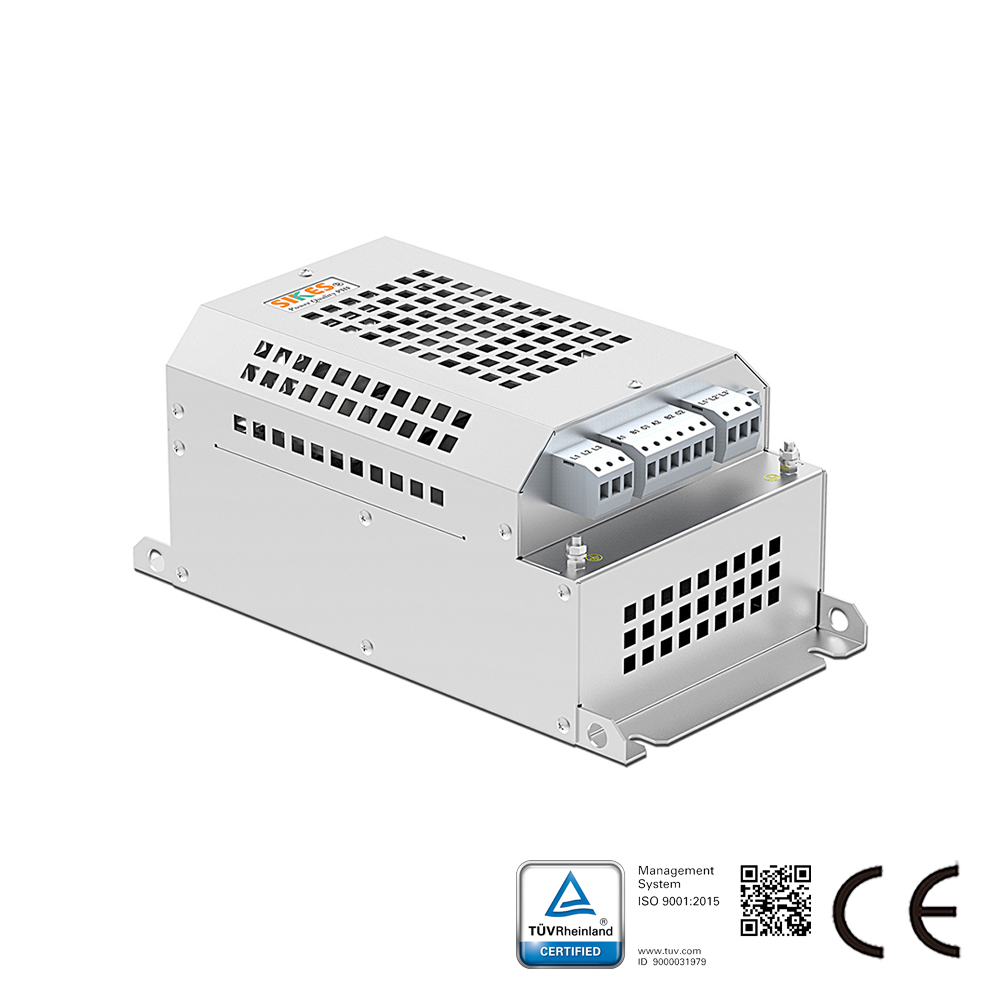

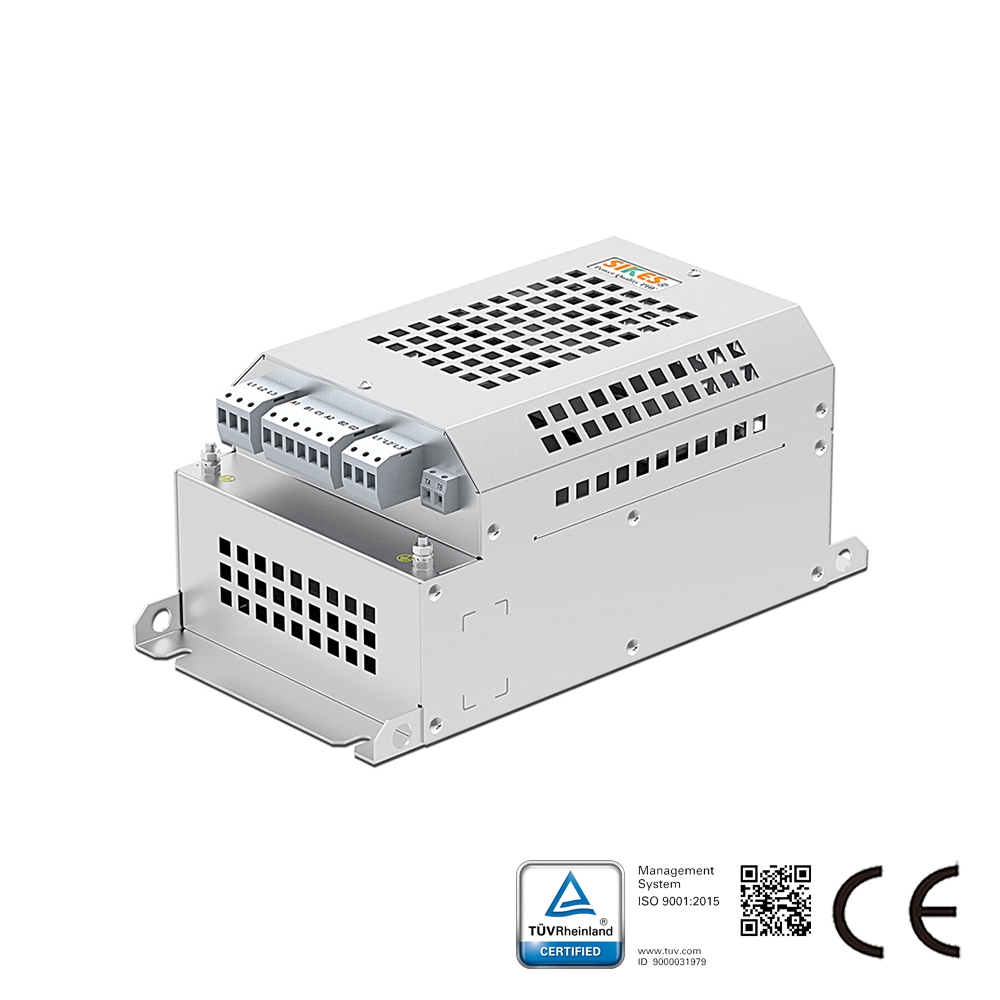

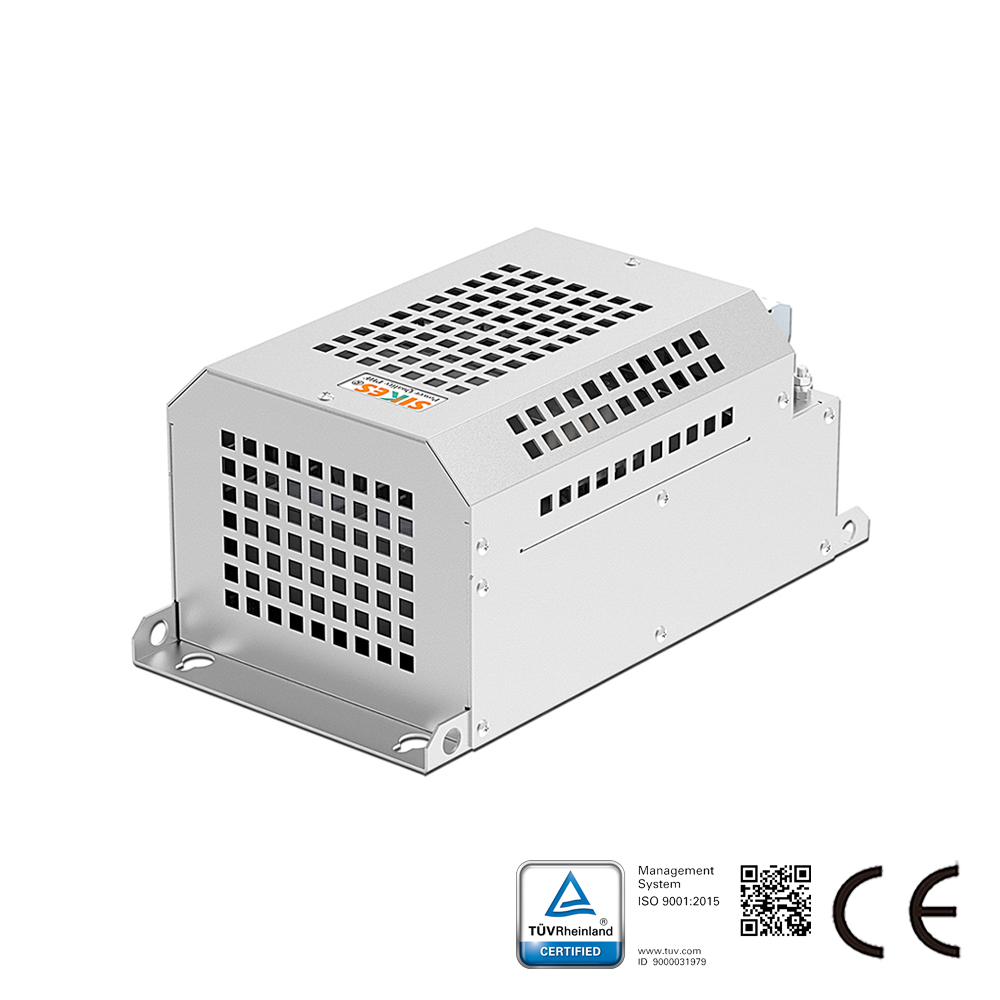

I filtri passivi per armoniche SIKES serie PIHF sono progettati per l’accoppiamento con gli azionamenti a bassa tensione ABB, coprendo l’intera gamma di potenza di ACS510, ACx550, ACx580 e ACS880.

Ottimizzazione delle prestazioni armoniche

Il filtro armonico PIHF rappresenta una soluzione armonica economicamente vantaggiosa. Rispetto ai tradizionali filtri trappola per armoniche, il PIHF offre un ingombro ridotto e una maggiore attenuazione delle armoniche.

Collegato a monte di un azionamento a bassa tensione ABB, riduce la distorsione armonica di corrente immessa nella rete a un valore ≤10% di Distorsione Armonica Totale di Corrente a pieno carico. (Requisiti di sistema: THVD < 2%, squilibrio di tensione di linea < 1%)

Con un’efficienza >98%, i filtri passivi per armoniche PIHF offrono soluzioni armoniche robuste ed economicamente efficienti, specificamente sviluppate per gli azionamenti a bassa tensione ABB (intera gamma di potenza di ACS510, ACx550, ACx580, ACS880).

Come opzioni autonome, gli Advanced Harmonic Filters presentano un involucro compatto che ne facilita l’integrazione negli spazi esistenti dei quadri. Ciò li rende particolarmente adatti per applicazioni di retrofit con modifiche limitate al convertitore di frequenza.

Specifiche
Tensione di linea: 380-415 V CA (50 Hz);
Grado di protezione dell’involucro: IP00;
Corrente di sovraccarico: 160% per 60 secondi;
Rendimento > 0,98

Fattore di potenza reale
0,85 al 50% del carico;
0,99 al 100% del carico.

Temperatura ambiente: da -13º a 113º F (da -25º a 45º C) senza riduzione di potenza.

Caratteristiche e vantaggi:
Progettato per prestazioni abbinate con azionamento ABV a bassa tensione;
Avvio intuitivo; nessuna regolazione necessaria;
Non richiede manutenzione ordinaria;

Progettato per soddisfare le linee guida sui limiti di distorsione di corrente di:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
