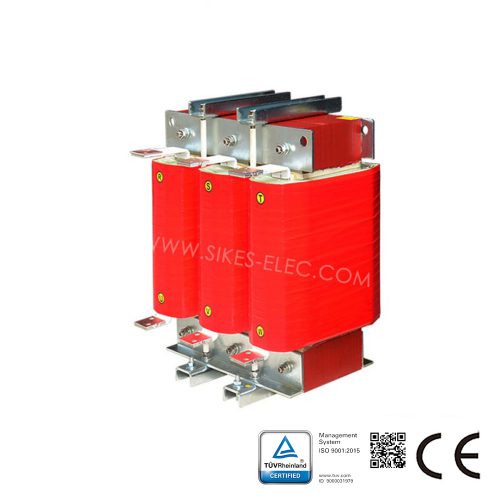

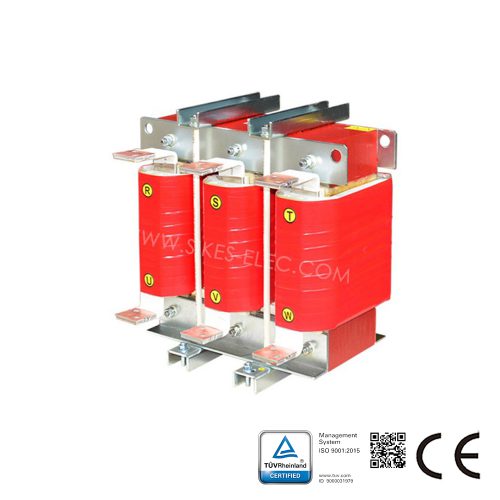

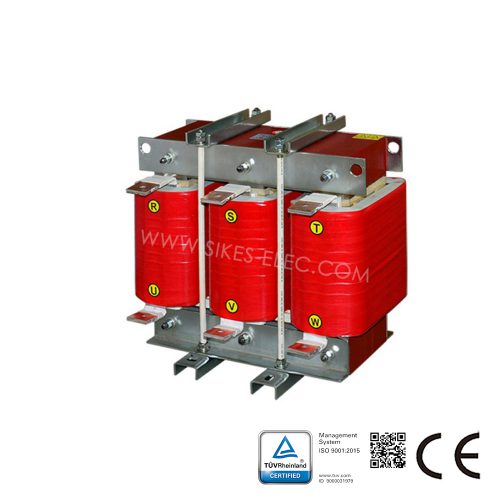

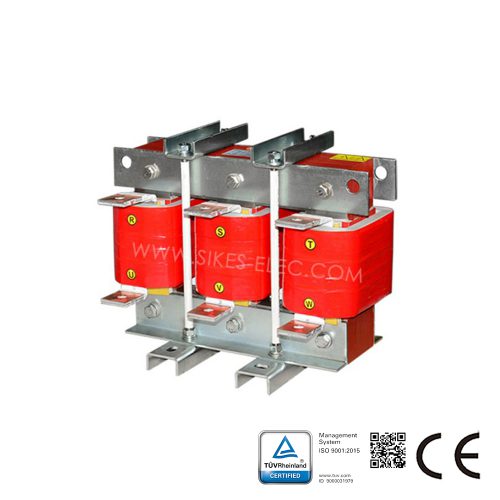

Il reattore di filtro, in combinazione con i condensatori, può costituire un circuito armonico per ridurre le correnti armoniche nel sistema, principalmente la 3ª, 5ª, 7ª, 11ª, 13ª e superiori. Il reattore di filtro può essere installato in configurazione parallela o serie.
Funzione del reattore di filtro:

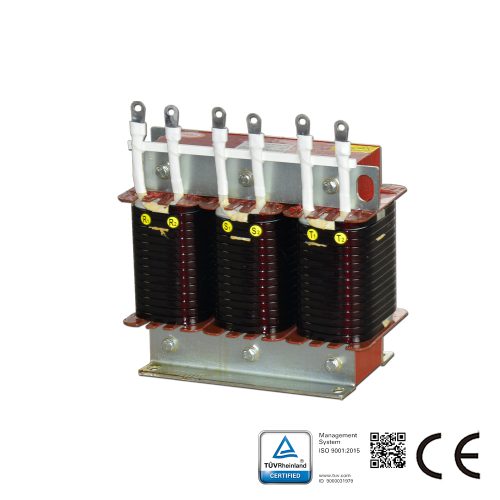

Reattore LCL per raddrizzatore PWM, frequenza portante: ≥2 kHz, frequenza di lavoro: 50 Hz, fase: 3.
Le armoniche includono l’interferenza del VFD sulla rete elettrica, armoniche principali: 3, 5, 7, 9, 11, 13, 15, 17, 19, sul lato di uscita prevalgono armoniche ad alta frequenza da 5 a 10 kHz.
Parametro tecnico del reattore di filtro:
Corrente nominale: ≤5000 A; Tensione nominale: <1000 V; Rigidità dielettrica: avvolgimento-terra 3000 VCA/50 Hz/60 s senza danni.
Resistenza di isolamento: avvolgimento-terra, vite trasversale del nucleo-terra 500 VCC, resistenza di isolamento ≥100 MΩ; Rumore del reattore: <65 dB (a 1 metro dal reattore).
Protezione: IP00; Isolamento: F/H, Norma: IEC289; GB10229-88 (eqv IEC289:1987).
Applicazione del reattore di filtro:
Generazione eolica, fotovoltaica, azionamenti a velocità variabile (VFD) e gruppi di continuità (UPS)

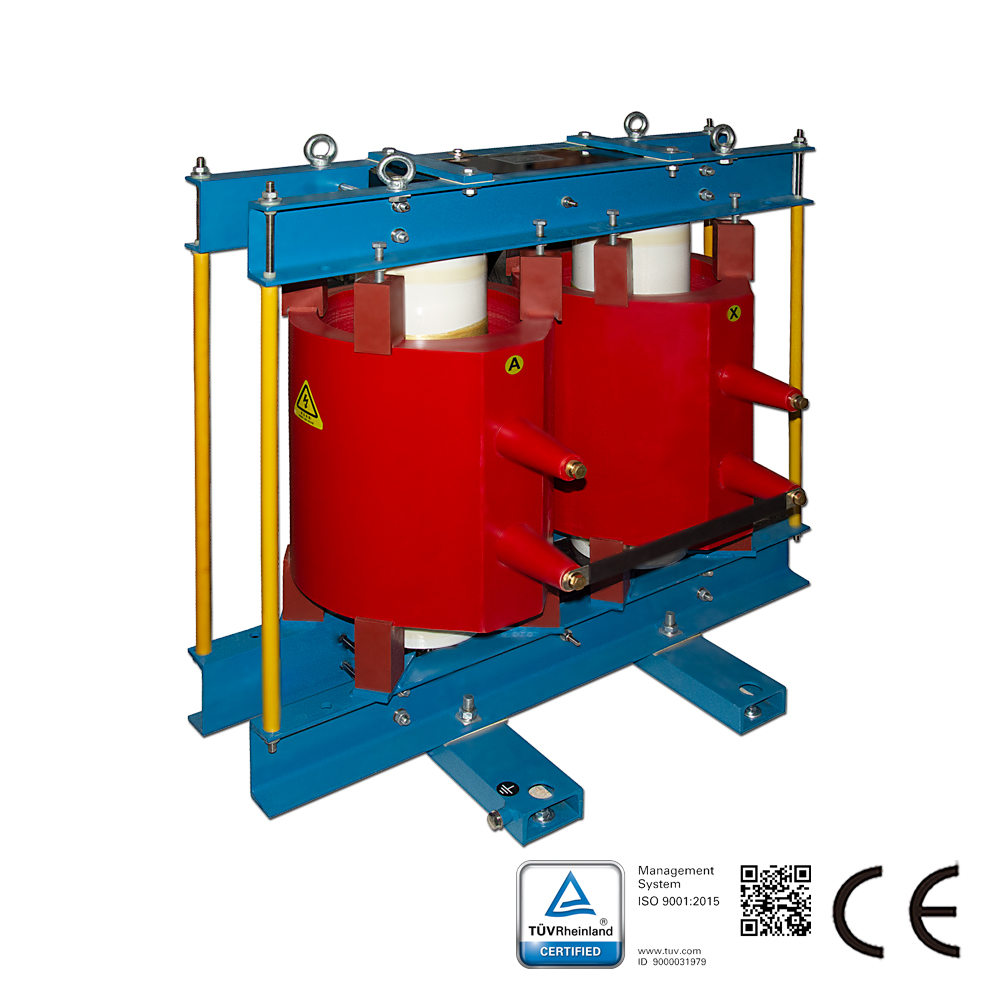

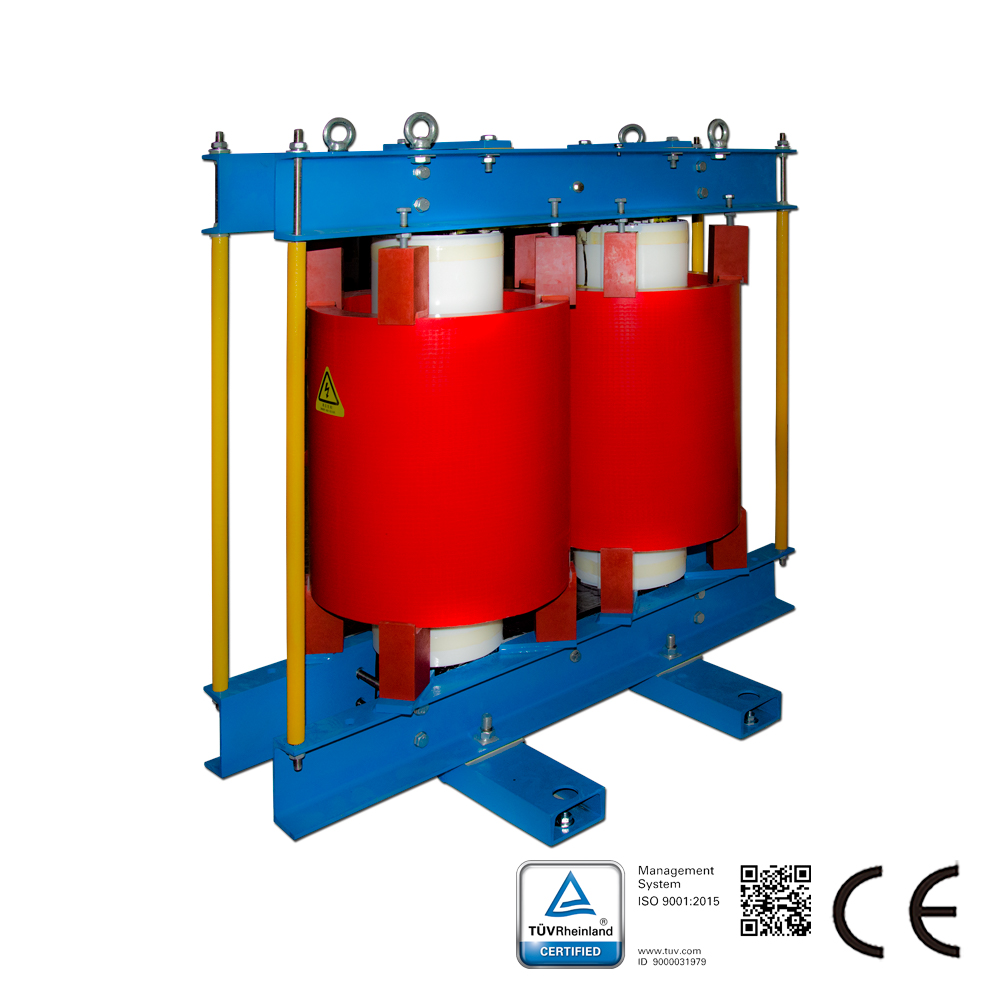

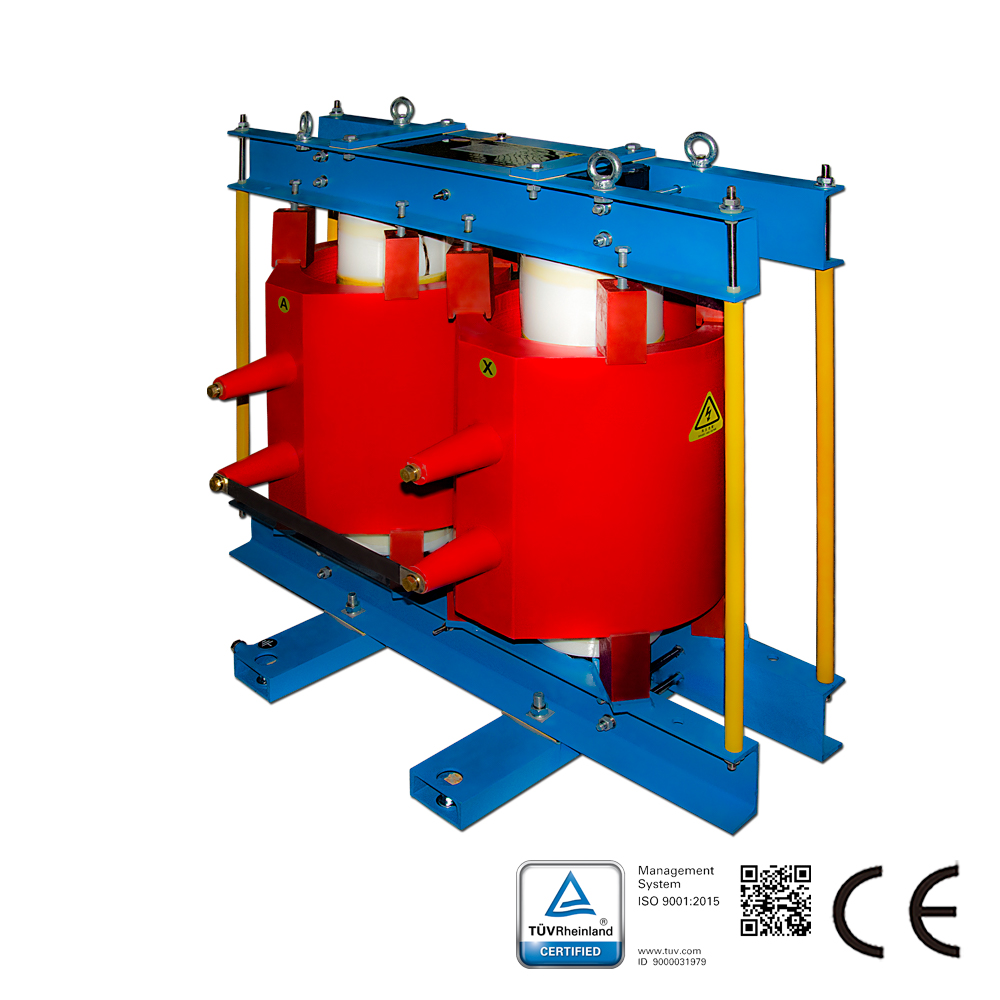

| Tipo di alimentazione | Corrente alternata |
| Valore di induttanza (mH) | 68,97 |
| Classe di protezione IP | IP00 |
| Campo di tensione nominale (V) | 27,5 kV |
| Fase | Trifase |
| Campo di corrente nominale (A) | 33 |
