COSTRUZIONE DI BASE:

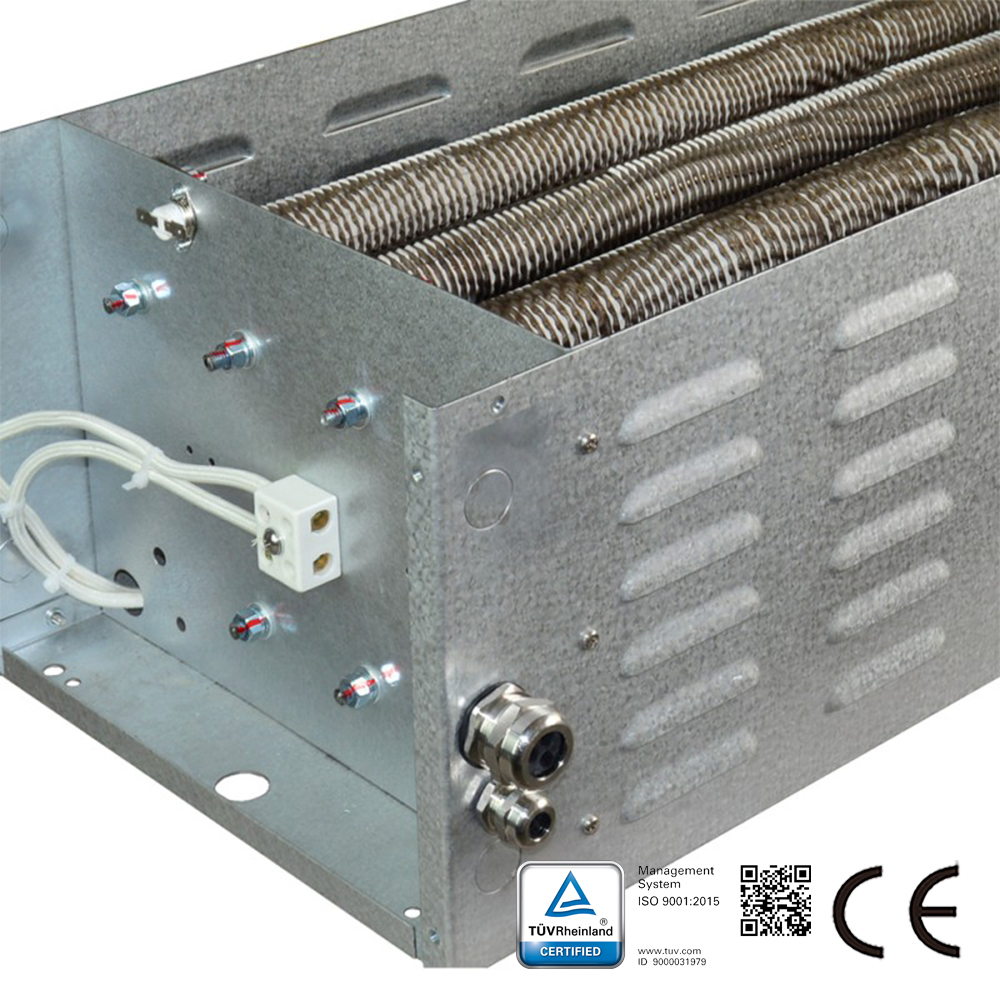

I resistori SIKES DBR sono unità leggere e robuste costituite da una lega di alta qualità non corrodibile. L’elemento a nastro è avvolto sul bordo a forma di elica, quindi avvolto su un nucleo ceramico. I resistori di tipo DBR sono supportati da un’asta filettata che passa attraverso il centro del nucleo ceramico.

CARATTERISTICHE ELETTRICHE:
Tolleranza di resistenza: ±10% per tutte le unità; possibile riduzione fino a ±3% se richiesto.

Coefficiente di resistività: I valori di resistenza aumentano con l’aumentare della temperatura dell’elemento. Si prevede un aumento approssimativo del 5% della resistenza dopo che l’unità raggiunge una temperatura di esercizio di 375°C sopra la temperatura ambiente. Contattateci per informazioni più specifiche se necessario.

Temperatura ambiente: I valori nominali standard si basano su temperature ambiente massime di 40°C. Ridurre la corrente nominale del 95% per temperatura ambiente di 50°C, del 90% per 75°C e dell’80% per 100°C.

Effetti dell’altitudine: I valori elettrici pubblicati sono applicabili per altitudini di 6000 piedi o inferiori. Contattare la fabbrica per i fattori di derating sopra i 6000 piedi.

Applicazioni:
I resistori SIKES DBR possono essere utilizzati in qualsiasi applicazione di alimentazione CA o CC. Le unità sono più comunemente impiegate per frenatura di azionamenti a frequenza variabile (VFD), controllo motori, banchi di carico e messa a terra del neutro.
I resistori SIKES DBR sono adatti per applicazioni a servizio continuo dove sono richiesti bassa resistenza e alta corrente. L’elevata massa dell’elemento consente a queste unità di sopportare applicazioni ad alta corrente e servizio intermittente. Questa caratteristica, combinata con l’isolamento ceramico ad alta temperatura, consente al resistore DBR di resistere a temperature fino a 800°C.
