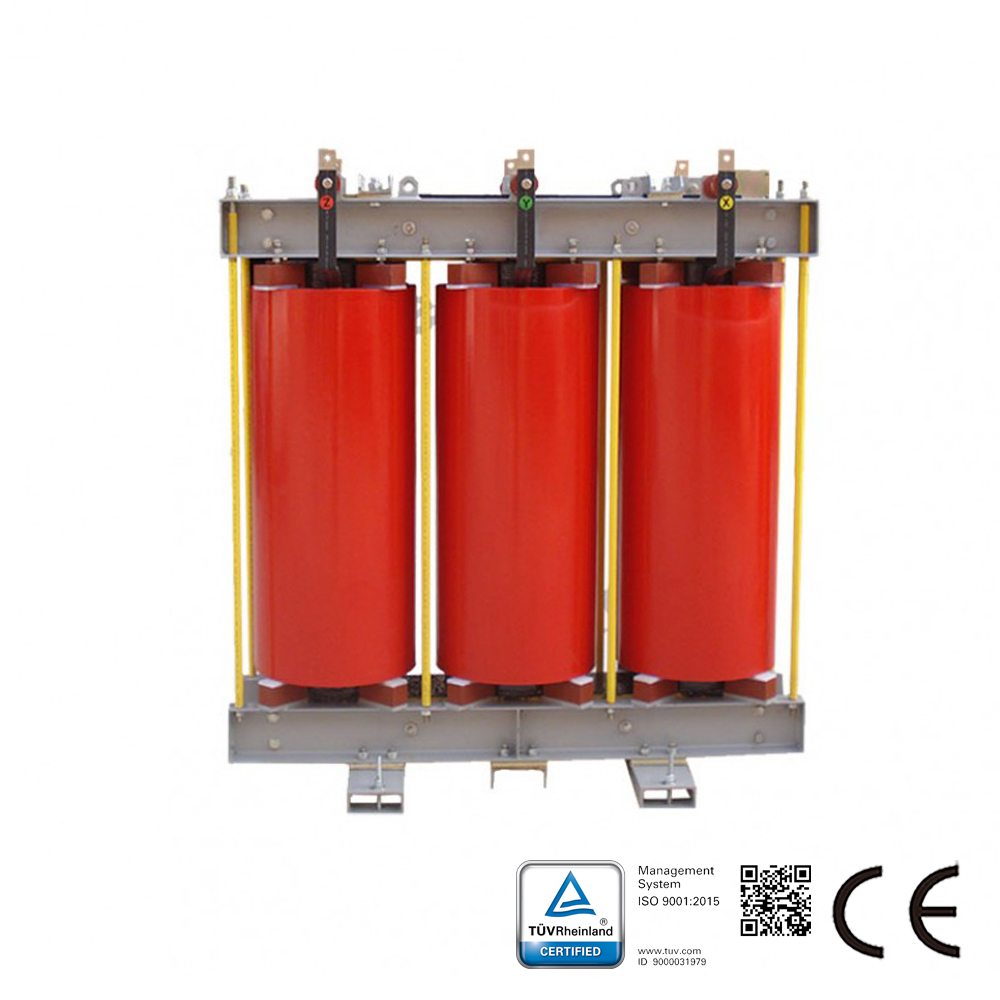

Serie di Bobine di Soppressione Collegate in Serie a Nucleo Ferromagnetico a Secco Riempito con Resina Epossidica CKSC

Modello: SKS-CKSC-Series

Descrizione del collegamento in serie del reattore: La serie CKSC è adatta per sistemi di alimentazione CA a 50 Hz con tensione nominale di esercizio fino a 6-38 kV, con gruppo di condensatori ad alta tensione collegato in serie. Consente di sopprimere le elevate correnti di spunto armoniche e le sovratensioni operative. Ciò garantisce un funzionamento sicuro del gruppo di condensatori, migliora la forma d’onda della tensione di rete, aumenta la qualità dell’alimentazione e rende la rete elettrica più economica.

Richiesta su prodotto o soluzione

Chat live

Condividi su:

Specifiche

Tipo di alimentazione	CA
Classe IP	IP00
Fasi	Trifase
Gamma di potenza (kW)	3-720
Tensione di sistema (kV)	6,3/6,6/11/12
Frequenza di esercizio	50-60Hz
Tasso di impedenza	1%/4,5%/5%/6%/12%/13%

Dettagli prodotto

Descrizione del collegamento in serie del reattore:

La serie CKSC è adatta per sistemi di alimentazione CA a 50 Hz con tensione nominale di esercizio fino a 6-38 kV, con gruppo di condensatori ad alta tensione collegato in serie. Consente di sopprimere le elevate correnti di spunto armoniche e le sovratensioni operative. Ciò garantisce un funzionamento sicuro del gruppo di condensatori, migliora la forma d’onda della tensione di rete, aumenta la qualità dell’alimentazione e rende la rete elettrica più economica.

Caratteristiche

Caratteristiche di questa serie:
Potenza: 3KVA-720KVA
Tipo di fase: trifase
Tensione di sistema: 6,3/6,6/11/12KV
Impedenza: 1%/4,5%/5%/6%/12%/13%
Frequenza operativa: 50-60Hz
Classe di protezione: IP00
Classe di isolamento: F/H
Normativa industriale: GB 10229, IEC289, JB/T5346

Applicazioni

Applicazione del Reattore in Serie:
Per sistemi di alimentazione.

Reattore serie a nucleo di ferro di tipo secco riempito con resina epossidica
