Definizione di Armonica

A causa della presenza di carichi non lineari, le forme d’onda di corrente e tensione nella rete elettrica subiscono una distorsione, diventando non sinusoidali. Mediante la scomposizione dell’onda non sinusoidale in serie di Fourier, la componente la cui frequenza coincide con quella di rete è definita fondamentale. Le componenti con frequenza superiore a quella di rete sono definite armoniche.

Principio Fondamentale dell’APF

Il filtro attivo per la potenza (APF) è collegato in parallelo alla rete elettrica. Utilizzando la tecnologia di conversione PWM, esso genera una corrente uguale e opposta alle armoniche rilevate, attraverso il monitoraggio in tempo reale delle componenti armoniche e reattive del carico. Questa corrente viene quindi iniettata nel sistema di alimentazione e distribuzione, realizzando così la funzione di soppressione delle armoniche e di compensazione dinamica della potenza reattiva.

Caratteristiche Fondamentali:

1. Rilevamento in Tempo Reale e Compensazione Dinamica
Adotta la tecnologia di rilevamento basata sulla teoria della potenza reattiva istantanea, effettua il monitoraggio in tempo reale della corrente armonica e segue automaticamente le variazioni delle armoniche nella rete mediante il controllo della corrente istantanea. Si caratterizza per elevata controllabilità e rapidità di risposta.
2. Eccellenti Prestazioni di Filtraggio
Le prestazioni di filtraggio non sono influenzate dall’impedenza di sistema e non presentano rischi di risonanza.
3. Modalità di Compensazione Flessibile
Un’unica macchina assolve a più funzioni: può filtrare la corrente armonica e compensare contemporaneamente la potenza reattiva, migliorando così il fattore di potenza.
4. Monitoraggio Intelligente DSP
L’elevata velocità di calcolo e rilevamento del DSP garantisce un controllo di rilevamento e compensazione delle armoniche accurato ed efficace. Dispone contemporaneamente di funzioni di monitoraggio intelligente e diagnostica automatica dei guasti; è dotato di interfaccia di comunicazione remota e consente il monitoraggio in tempo reale tramite PC.
5. Progettazione Avanzata della Conversione di Potenza
Utilizza i più recenti elementi di commutazione ad alta frequenza IGBT, e il circuito principale adotta la tecnologia di conversione di corrente PWM trifase a ponte e completamente controllata, con caratteristiche quali dimensioni ridotte, alta efficienza ed elevata affidabilità. L’avanzata tecnologia multiplex consente l’espansione della capacità della macchina.
6. Progettazione Modulare Standard
Il circuito di potenza e il circuito di controllo adottano strutture modulari o a componenti, il che aumenta l’affidabilità e la manutenibilità durante l’uso, realizzando al contempo una produzione standardizzata.

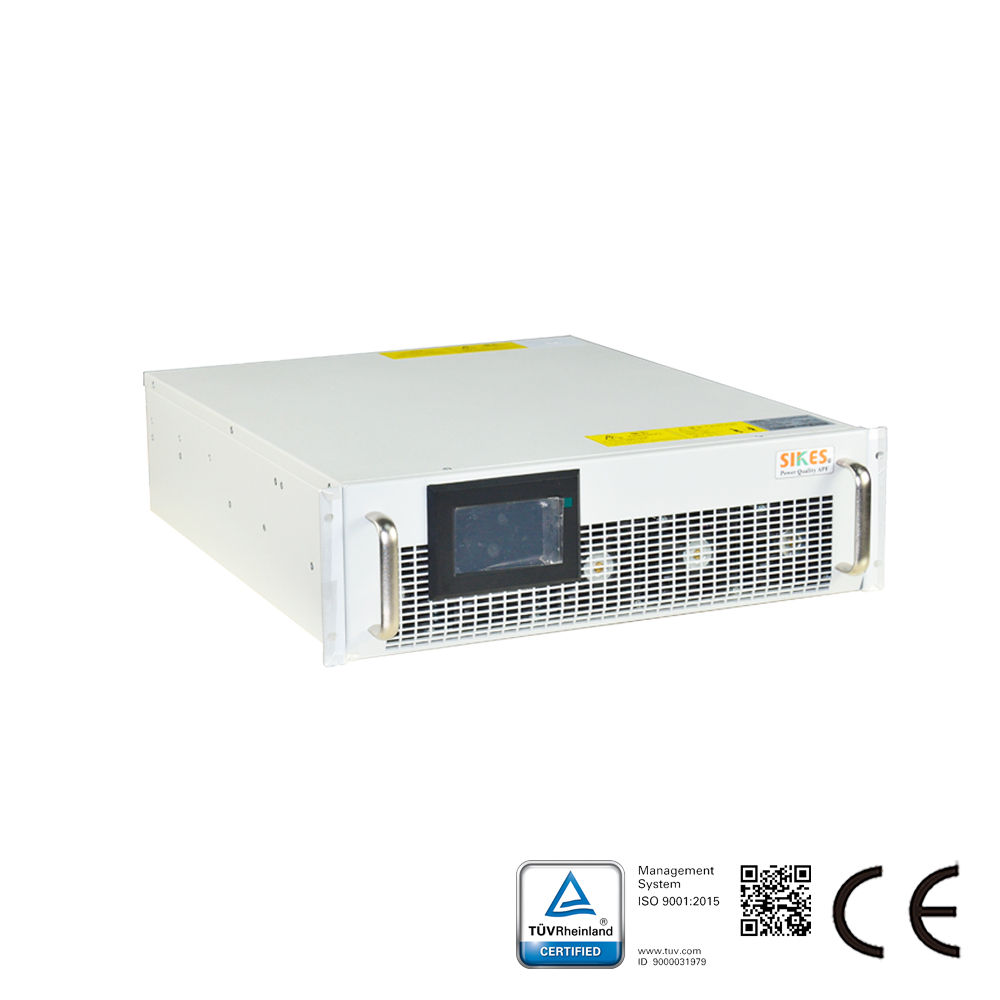

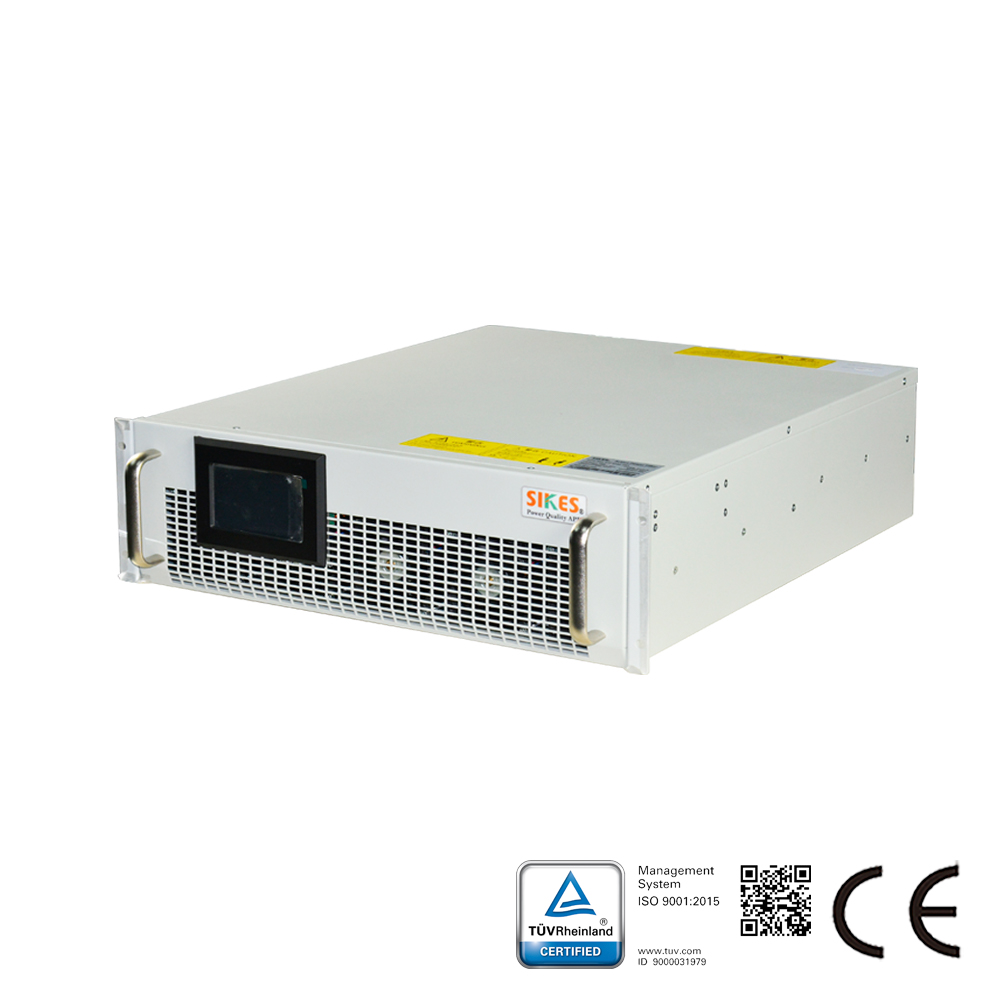

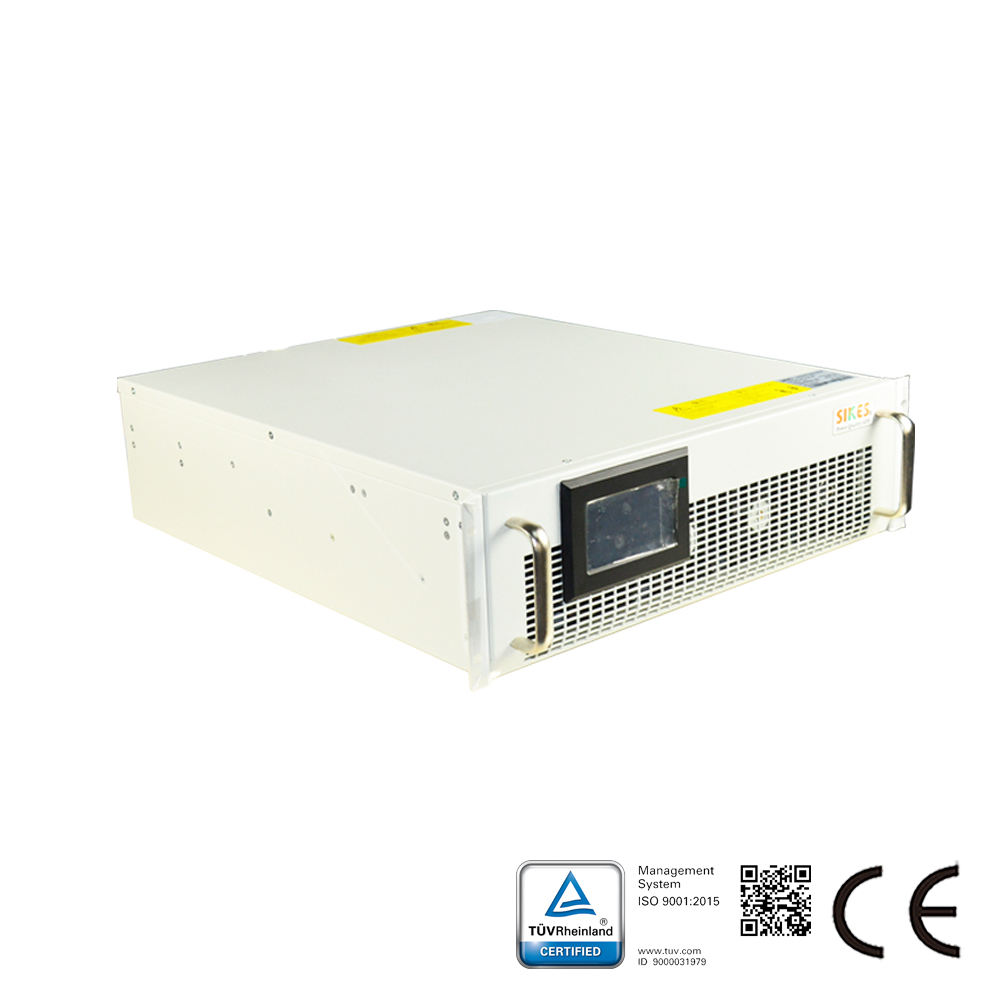

Caratteristiche del Filtro Armonico Attivo:
1, La combinazione modulare compatta si adatta perfettamente a data center e altre sale server dove lo spazio è limitato;
2, Il modello modulare adotta lo stesso concetto progettuale di quello industriale, con una adattabilità ambientale ancora superiore;
3, Il tempo di risposta totale di Sikes APF è inferiore a 2 millisecondi, consentendo una compensazione precisa delle armoniche senza sovracompensazione o sottocompensazione;
4, Compensa istantaneamente le armoniche di ordine 2 ~ 50, coprendo un ampio spettro;
5, L’obiettivo di compensazione è regolabile, soddisfacendo così le esigenze di mitigazione armonica nel modo più efficiente in termini di costi;
6, Con ricche opzioni funzionali, il grado di protezione dei modelli industriali può raggiungere IP43;
7, Il modello industriale adotta una struttura a torre con elevata adattabilità ambientale, idonea per condizioni operative severe;
8, Il modello industriale è dotato di canale d’aria indipendente e vano di sfogo per garantire il funzionamento stabile della macchina.
