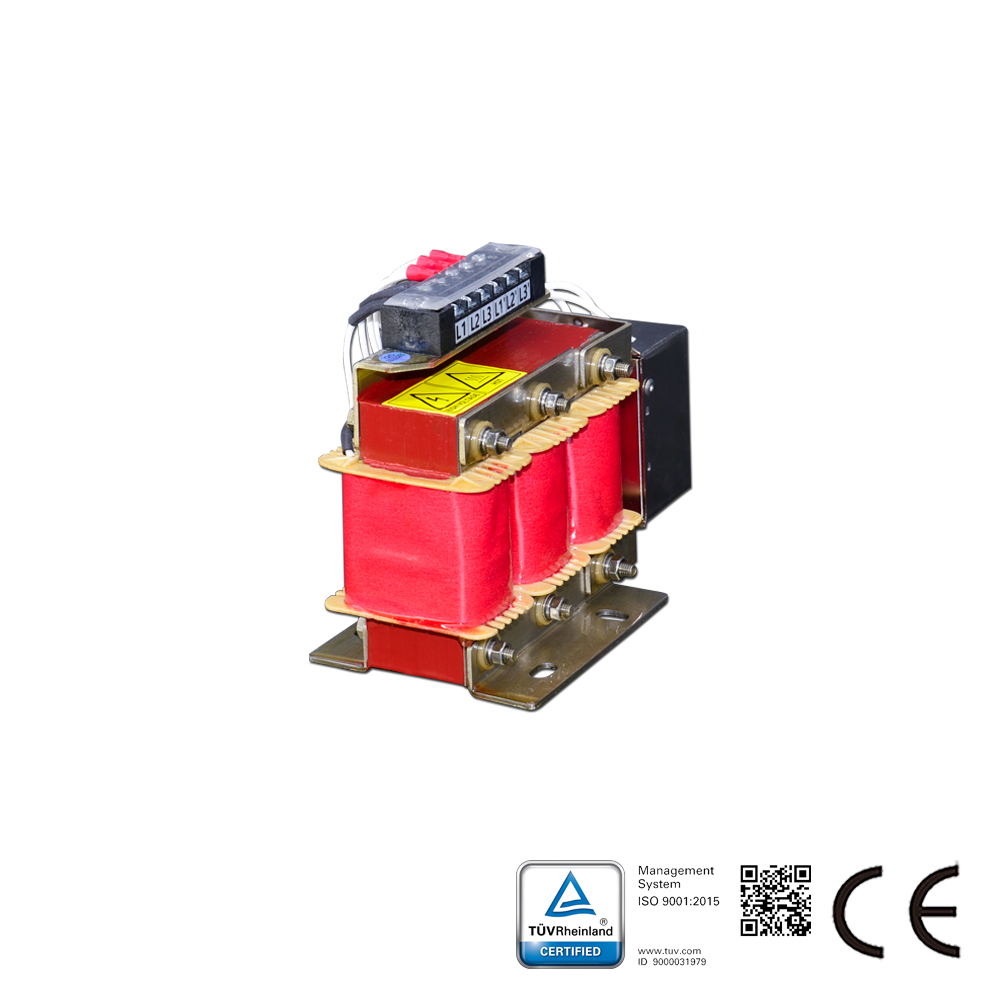

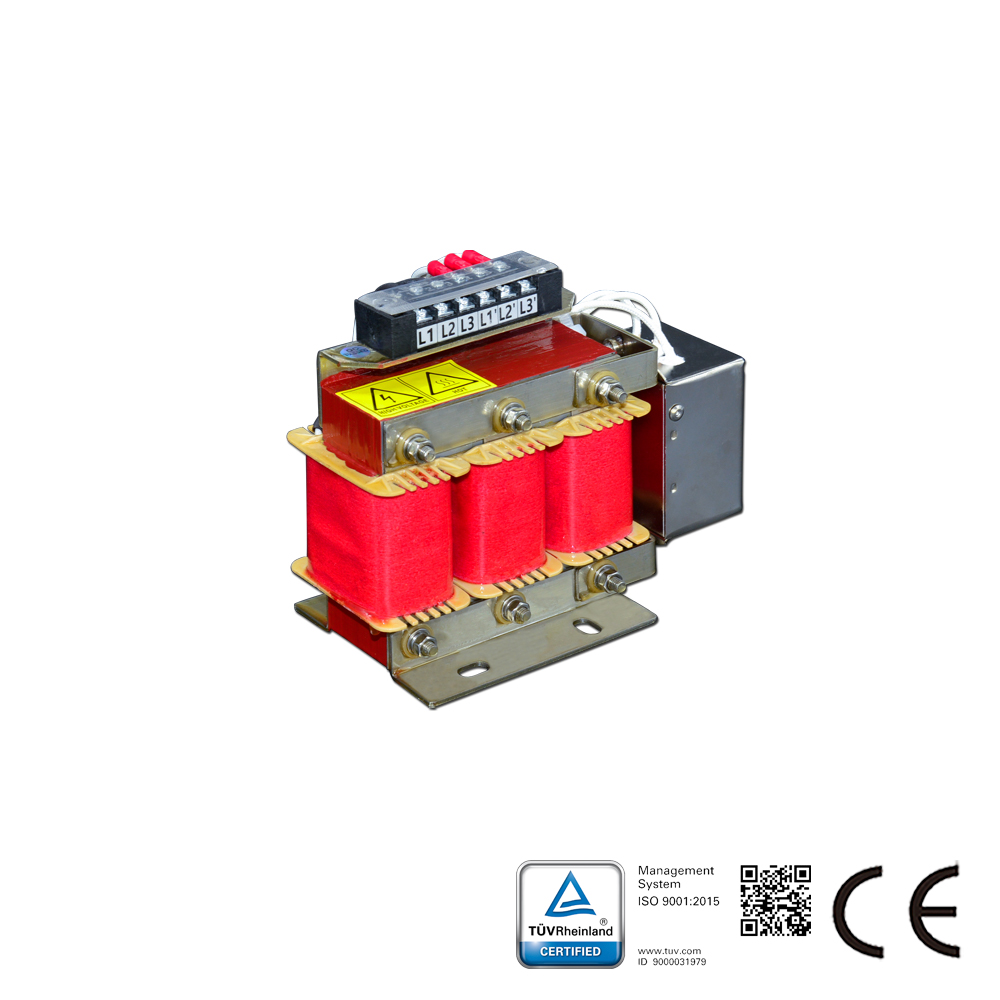

Filtro onda sinusoidale, Corrente nominale 3A, 250V, Nuova progettazione

Modello: SKS-SF-0003-2A/05

Descrizione del Filtro a Onda Sinusoidale: La Serie SWF di Filtri a Onda Sinusoidale converte il segnale PWM in uscita dagli azionamenti per motori in un’onda sinusoidale pura con basso residuo; Riduce il fenomeno di risonanza causato dalla capacità e induttanza distribuita del cavo lungo (oltre 50 metri); Elimina l’eccessiva tensione del motore causata dall’alto dv/dt; Riduce il rumore del motore mediante l’applicazione del filtro; Prolunga la durata di vita del motore; Protegge l’isolamento del motore; Aumenta la distanza di trasmissione; Con l’applicazione di questo filtro, un motore standard può sostituire un motore a frequenza variabile. Caratteristiche del filtro sinusoidale: I filtri sinusoidali Sikes per vari motori servo dei sistemi VSD (in part...

Richiesta su prodotto o soluzione

Chat live

Condividi su:

Specifiche

Intervallo di Corrente Nominale (A)	3
Intervallo di Tensione Nominale (V)	250
Fase	Trifase
Intervallo di Potenza (KW)	1.2
Frequenza di Commutazione	≥16KHz

Dettagli prodotto

Descrizione del Filtro a Onda Sinusoidale:

La Serie SWF di Filtri a Onda Sinusoidale converte il segnale PWM in uscita dagli azionamenti per motori in un’onda sinusoidale pura con basso residuo;
Riduce il fenomeno di risonanza causato dalla capacità e induttanza distribuita del cavo lungo (oltre 50 metri);
Elimina l’eccessiva tensione del motore causata dall’alto dv/dt;
Riduce il rumore del motore mediante l’applicazione del filtro;
Prolunga la durata di vita del motore;
Protegge l’isolamento del motore;
Aumenta la distanza di trasmissione;
Con l’applicazione di questo filtro, un motore standard può sostituire un motore a frequenza variabile.

Caratteristiche del filtro sinusoidale:

I filtri sinusoidali Sikes per vari motori servo dei sistemi VSD (in particolare per inverter o alimentatori switching), sono progettati per modificare la tensione di uscita PWM dell’inverter e generare una tensione pressoché sinusoidale.

Caratteristiche

Filtro sinusoidale Dati tecnici:
Tensione nominale: 3*250±10%
Frequenza motore: 0-120 Hz;
Frequenza di commutazione: ≥ 16 kHz;
Ripple residuo di tensione: THDv < 5%
Caduta di tensione a corrente nominale: ≤ 10% (50 Hz);
Lunghezza cavo motore: Fino a 2000 m;
Modalità di funzionamento: Continuo per installazione interna
Potenza nominale di ingresso azionamento motore: Da 3,7 kW a 630 kW;
Rendimento: Dal 98% al 99% a tensione e potenza nominali di linea
Capacità di sovraccarico: 150% per 60 s, 120% per 60 min
Tensione di prova: 2240 V CC, 2 s (linea/linea); 2720 V CC, 2 s (linee/massa)
Rigidità dielettrica: 4000 V CA / 5 mA / 60 s
Resistenza di isolamento: nucleo-avvolgimento, ≥ 100 MΩ (1000 V CC);
Categoria climatica (IEC 60068-1): 25/100/21
Protezione: IP30 (IP40/IP54 su richiesta), interno: IP20
Raffreddamento: Aria forzata interna
Tipo di carico: Carico motore tipico; trasformatore elevatore standard; altri carichi lineari;

Filtro sinusoidale Normative tecniche:
Condensatori: CEI EN 60831-1/2, IEC 831-1/2
Apparecchiatura: CEI EN 60439-1, IEC 439-1, IEC 60939

Applicazioni

Applicazioni del filtro sinusoidale:
Ventilatori, trasportatori, pompe
Impianti HVAC, compressori
Ascensori, gru, energia eolica, UPS, EPS
Azionamenti di motori con cavi lunghi
Azionamenti di motori con più motori in parallelo
Applicazioni a media tensione (installato davanti al trasformatore elevatore)
