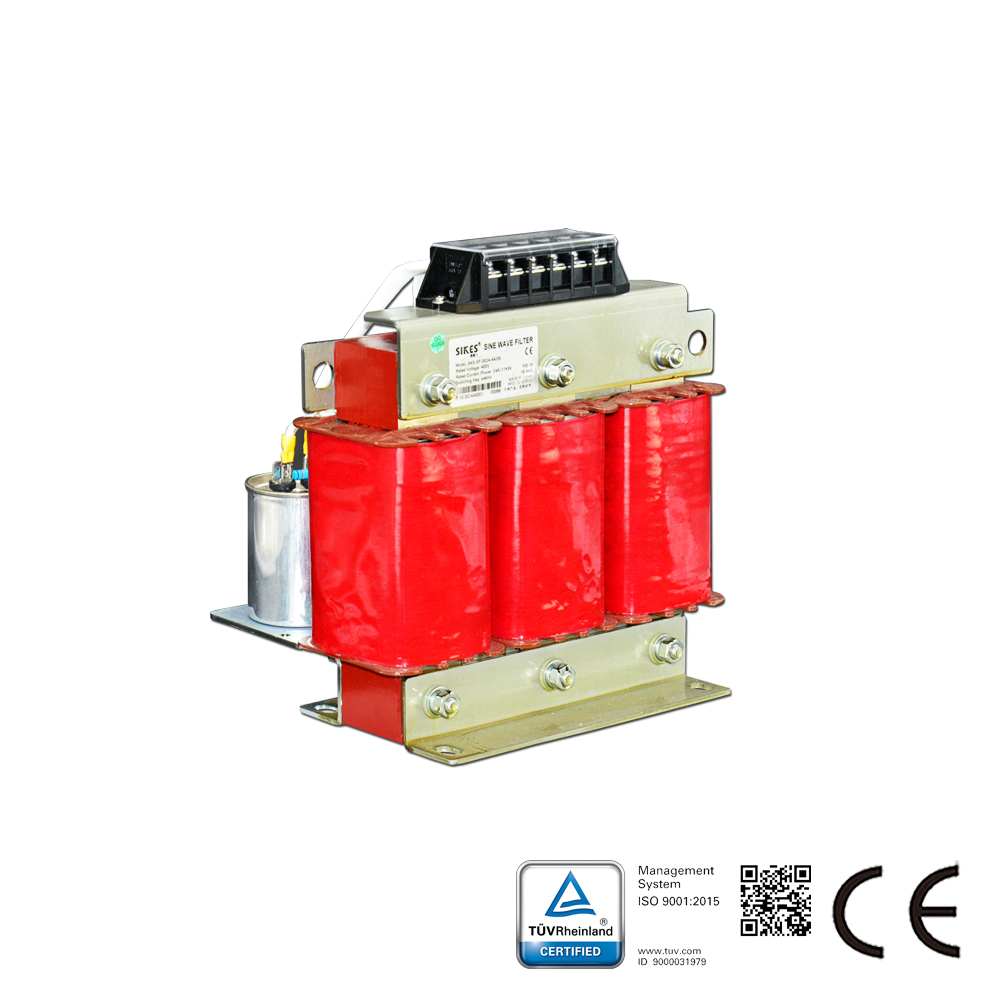

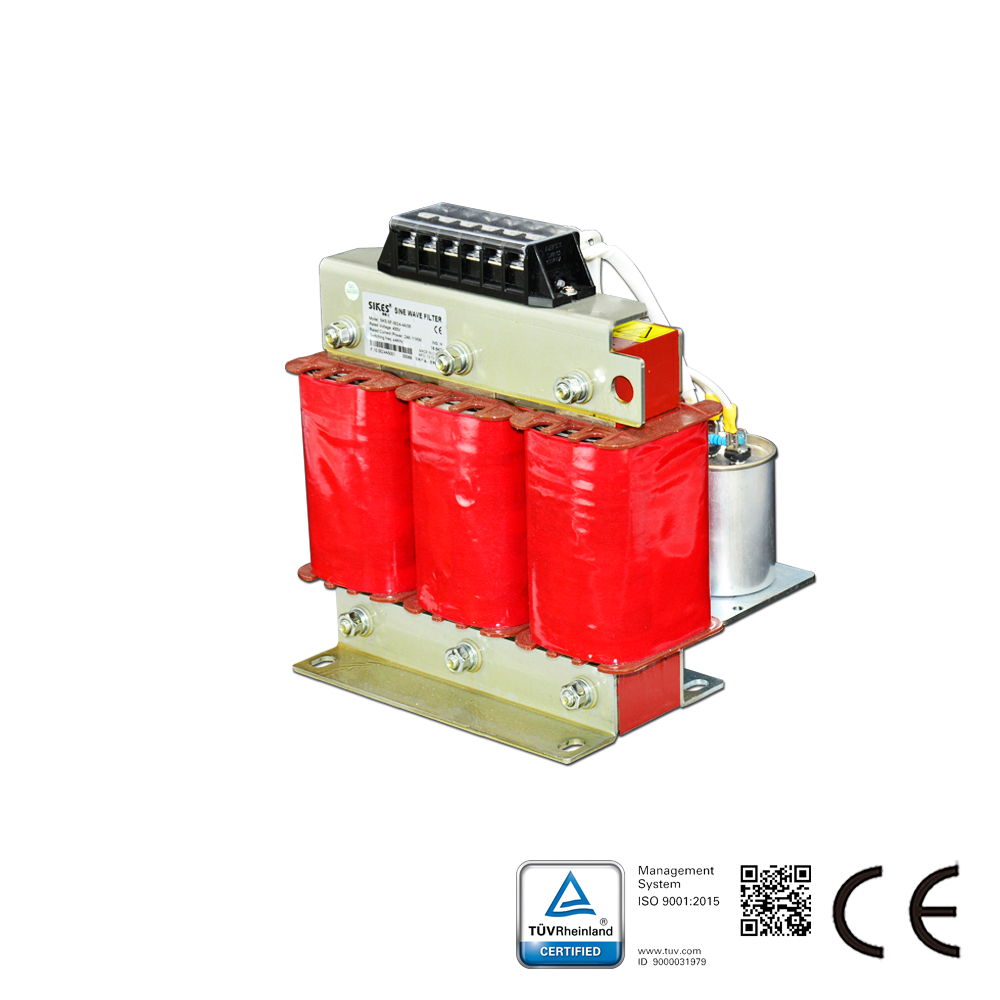

Descrizione del Filtro a Onda Sinusoidale:

La Serie SWF di Filtri a Onda Sinusoidale converte il segnale di uscita PWM degli azionamenti per motori in un’onda sinusoidale regolare con basso residuo;
Riduce il fenomeno di risonanza causato dalla capacità e induttanza distribuita del cavo lungo (oltre 50 metri);
Elimina l’eccessiva tensione del motore causata dall’alto dv/dt,
Riduce il rumore del motore mediante l’applicazione del filtro;
Prolunga la vita del motore;
Protegge l’isolamento del motore;
Aumenta la distanza di trasmissione;
Con l’applicazione di questo filtro, un motore normale può sostituire un motore a frequenza variabile.

Caratteristiche del Filtro a Onda Sinusoidale:

I filtri a onda sinusoidale Sikes per vari motori servomotori di sistemi VSD (specialmente per inverter o alimentatori switching), sono progettati per modificare la tensione di uscita PWM dell’inverter e generare una tensione quasi sinusoidale. La serie passiva è destinata all’uso in reti da 380V-480V.
Sikes offre un’altra scelta economica oltre ai filtri Schaffner e MTE.

Filtro a onda sinusoidale Dati tecnici:
Intervallo di tensione nominale: 3*380-500VCA ±10%
Frequenza motore: 0-120 Hz;
Frequenza di commutazione: ≥ 4 kHz;
Ripple residuo di tensione: THDv <5%
Caduta di tensione a corrente nominale: ≤10% (50 Hz);
Lunghezza cavo motore: Fino a 2000 m;
Modello di funzionamento: Continuo per installazione interna
Potenza nominale di ingresso azionamento motore nominale: 3,7 kW – 630 kW;
Rendimento: 98% – 99% a tensione e potenza di linea nominali
Capacità di sovraccarico: 150% per 60 s, 120% per 60 min
Tensione di prova: 2240 VCC, 2 s (linea/linea); 2720 VCC, 2 s (linee/cassa)
Rigidità dielettrica: 4000 VCA / 5 mA / 60 s
Resistenza di isolamento: nucleo-avvolgimento, ≥100 MΩ (1000 VCC);
Categoria climatica (IEC60068-1): 25/100/21
Protezione: IP30 (IP40/IP54 su richiesta), interno: IP20
Raffreddamento: Aria forzata interna
Tipo di carico: Carico motore tipico; trasformatore elevatore standard; altro carico lineare.

Filtro a onda sinusoidale Standard Tecnici:
Condensatori: CEI EN 60831-1/2, IEC 831-1/2
Apparecchiatura: CEI EN 60439-1, IEC 439-1, IEC 60939

Filtro a onda sinusoidale. Applicazioni:
Ventilatori, trasportatori, pompe
Impianti HVAC, compressori
Ascensori, gru, energia eolica, UPS, EPS
Azionamenti per motori con cavi lunghi
Azionamenti per motori con più motori in parallelo
Applicazioni a media tensione (installato a monte del trasformatore di elevazione)
