Il trasformatore di isolamento SGGF è utilizzato per risolvere i problemi della rete elettrica causati dalla generazione di energia fotovoltaica, come armoniche, flicker, polarizzazione magnetica in continua e sovratensioni. I trasformatori sono generalmente impiegati tra la rete elettrica e l’inverter connesso alla rete, consentendo di isolare l’inverter e reimmettere l’energia nella rete.
Caratteristiche di questa serie:
Capacità standard: 50 kVA/100 kVA/250 kVA/500 kVA
Tensione nominale: 400 V/290 V
Gruppo di collegamento: YNyn0
Impedenza: 3–5%
Rendimento: >98%
Capacità di sovraccarico: 15%
Resistenza dielettrica: 3000 V CA/min, corrente di dispersione <5 mA
A potenza nominale, incremento di temperatura degli avvolgimenti classe F, inferiore a 100 K.

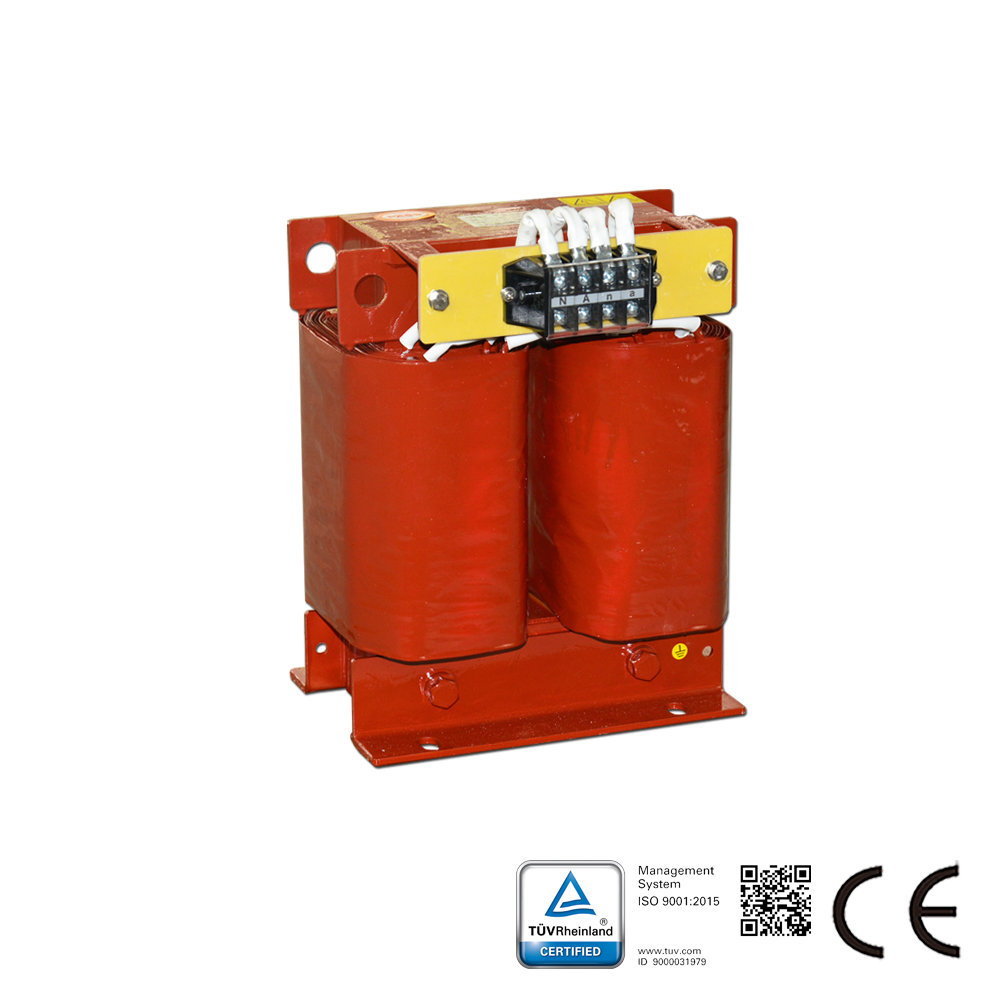

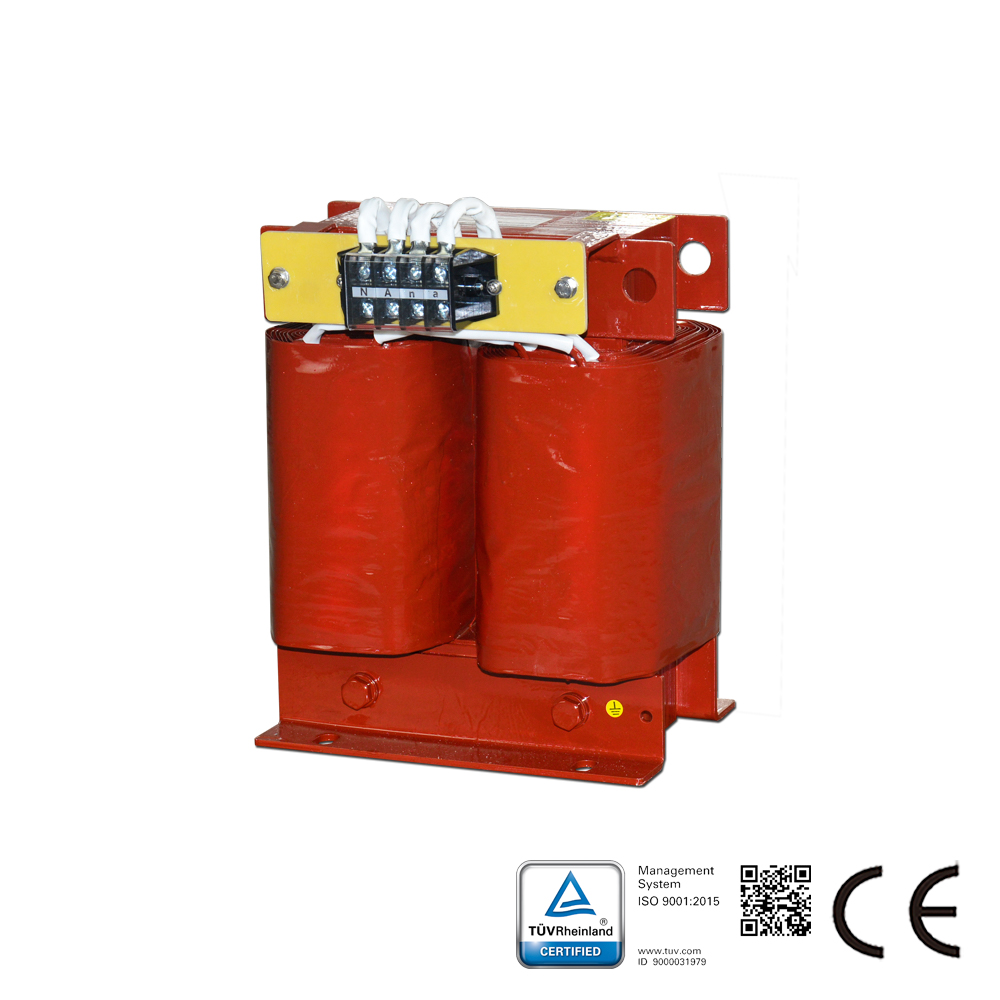

Materiali: Nucleo magnetico in lamierino di acciaio al silicio di alta qualità, che garantisce basse perdite a vuoto e ridotta rumorosità. Per le capacità ridotte, conduttore smaltato a sezione rettangolare; per le capacità elevate, avvolgimenti in foglio di alluminio. La produzione prevede impregnazione sottovuoto a pressione, conferendo al trasformatore elevata resistenza meccanica e protezione dall’umidità.
Applicazione del trasformatore di isolamento di potenza:
Generazione di energia fotovoltaica
UPS di alta potenza, inverter
Illuminazione
Apparati elettrici per macchine utensili
Macchinari e attrezzature elettriche
Apparecchiature mediche
Dispositivo di raddrizzamento
Trasmissione di energia eolica
| Potenza (kVA) | 5 |
| Classe di Isolamento | H |
| Frequenza di Esercizio | 50Hz |
| Fase | Monofase |
| Tensione Primaria (V) | 220 |
| Tensione Secondaria (V) | 220 |
