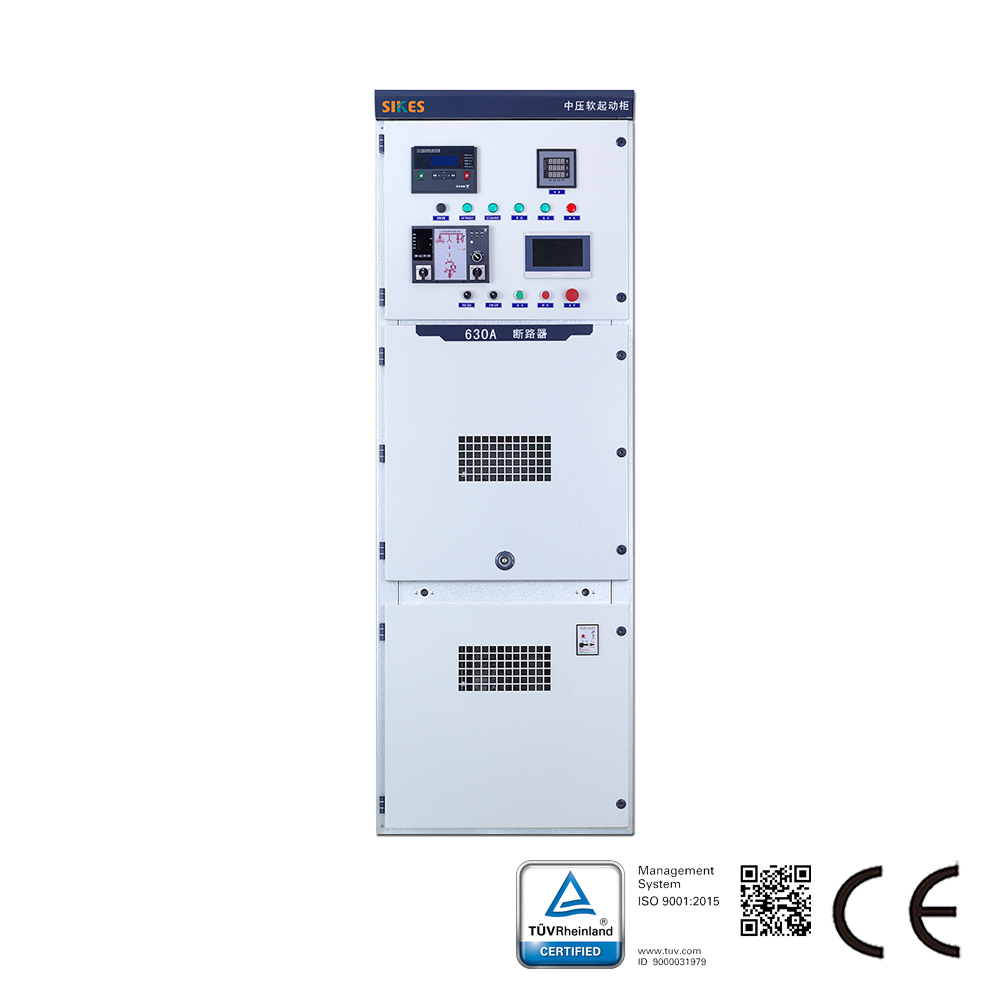

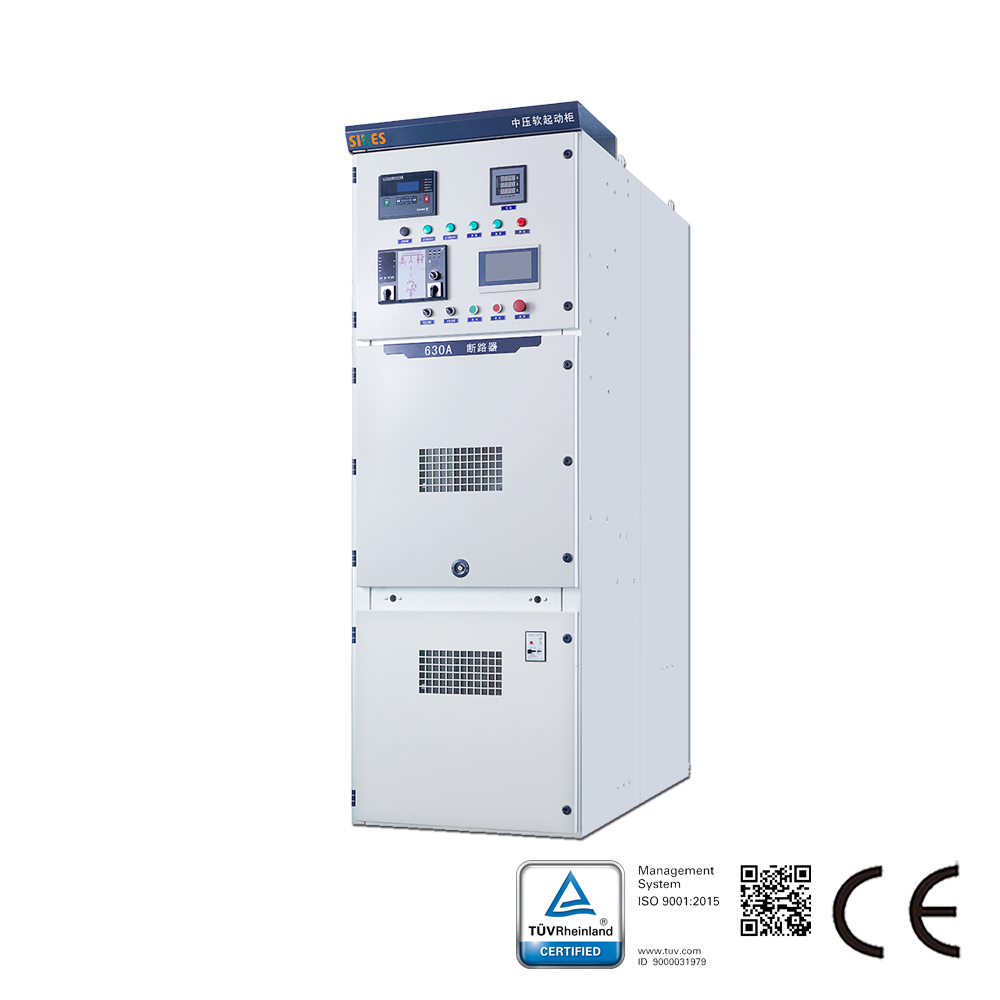

Il quadro integrato di avviamento progressivo serie HVT adotta un design integrato tre-in-uno che combina in un’unica unità l’interruttore di manovra, l’unità di avviamento progressivo e il quadro di bypass, risultando in un ingombro compatto e un’installazione semplificata.
La configurazione standard include un interruttore a vuoto lato rete e un contattore a vuoto per bypass, eliminando la necessità di quadri di bypass e interruttori separati, riducendo così costi e complessità progettuale.
Grazie al design compatto, il suo volume è solo il 50%-60% rispetto ad altri avviatori progressivi di pari potenza, consentendo un notevole risparmio di spazio. Il quadro è realizzato in lastre d’acciaio zincato-alluminio, lavorate a CNC, completamente metalliche e assemblate con struttura modulare. Presenta un avanzato processo di multi-piegatura, con bulloni e dadi di serraggio per i collegamenti, offrendo alta precisione, resistenza alla corrosione, peso ridotto, elevata robustezza ed eccellente intercambiabilità dei componenti.
Può essere equipaggiato con interruttori a vuoto della serie nazionale ZN63A-12 (VSI) o della serie importata VD4, garantendo ampia applicabilità, elevata affidabilità e anni di funzionamento senza manutenzione.
Un sistema di interblocco altamente affidabile soddisfa pienamente i requisiti di “cinque prevenzioni”. Ogni compartimento ad alta tensione include un canale di scarico pressione per garantire la sicurezza del personale.
Il quadro integrato di avviamento progressivo serie HVT è un nuovo dispositivo di avviamento progressivo sviluppato da Sikes Electric. Questo dispositivo è un’apparecchiatura intelligente ad alte prestazioni, multifunzionale e ad elevata sicurezza, progettata e sviluppata utilizzando teorie di controllo avanzate. È principalmente impiegato per il controllo e la protezione di motori ad alta tensione durante avviamento, funzionamento e arresto. Il quadro integrato di avviamento progressivo serie HVT è basato su un processore digitale di segnale ad alta velocità, incorporando metodi di controllo moderni avanzati e varie misure di protezione dinamiche e statiche per raggiungere prestazioni elevate. Il dispositivo può limitare dinamicamente, in tempo reale ed efficacemente, la corrente di avviamento del motore entro un valore preimpostato, prevenendo cadute di tensione nella rete elettrica causate da eccessiva corrente di spunto. Assicura un avviamento graduale, riduce la capacità richiesta per le apparecchiature di trasformazione e distribuzione elettrica e risparmia i costi di investimento del progetto. Il dispositivo fornisce funzioni di protezione del motore complete, affidabili e accurate, inclusi sovracorrente, sovraccarico, squilibrio di corrente, mancanza di fase e guasti ai tiristori.
Il quadro integrato di avviamento progressivo serie HVT riduce la caduta di tensione nella rete elettrica causata dall’avviamento diretto dei motori. L’utilizzo di questo prodotto non influisce sul normale funzionamento di altre apparecchiature collegate alla stessa rete. Diminuisce la corrente di spunto del motore, che altrimenti causerebbe un eccessivo aumento locale di temperatura e abbrevierebbe la vita utile del motore. La corrente di spunto può anche generare interferenze elettromagnetiche, disturbando il normale funzionamento degli strumenti elettrici. Inoltre, il quadro integrato di avviamento progressivo serie HVT minimizza l’urto meccanico associato all’avviamento diretto, urto che accelera l’usura della macchina azionata. Riduce anche le interferenze elettromagnetiche, migliorando così l’efficienza operativa complessiva.

1. Struttura modulare con progettazione basata su componenti per una facile manutenzione.
2. Utilizza un processore di segnale digitale (DSP) a 32 bit e un controllore logico programmabile (PLC) ad alte prestazioni per il controllo in tempo reale, altamente efficiente, affidabile e stabile del dispositivo.
3. Offre molteplici modalità di avviamento, tra cui rampa di tensione, kick-start + rampa di tensione, limitazione di corrente, rampa di tensione + limitazione di corrente e avviamento a strappi, con intervalli di tempo di avvio configurabili.
4. Opzioni di arresto libero e arresto dolce: l’arresto dolce è adatto per applicazioni speciali come l’eliminazione degli effetti del colpo d’ariete.
5. Capacità anti-interferenza: l’isolamento elettrico completo tra le sezioni ad alta tensione e di controllo garantisce un funzionamento sicuro e affidabile e un’elevata immunità al rumore.
6. Funzioni di misurazione: misurazione individuale delle correnti trifase, misurazione della tensione e corrente di sequenza zero.
7. Protezione dalle sovratensioni: include protezione da sovratensioni da fulmine, protezione da sovratensioni di commutazione, vari metodi statici e dinamici di ripartizione della tensione e molteplici tecnologie di protezione per l’assorbimento delle sovratensioni.
8. Funzioni di protezione: protezione completa inclusa mancanza di fase, sovracorrente, sovratensione, sottotensione, sovraccarico, sottocarico, sovratemperatura, squilibrio di corrente, rilevamento guasti tiristori e protezione di sequenza zero.
9. Caratteristiche del display: interfaccia uomo-macchina (HMI) touchscreen a schermo grande per un’operazione intuitiva e user-friendly.
10. Funzioni di comunicazione: comunicazione RS485 con protocollo MODBUS RTU. Supporta il controllo centralizzato tramite un computer host.

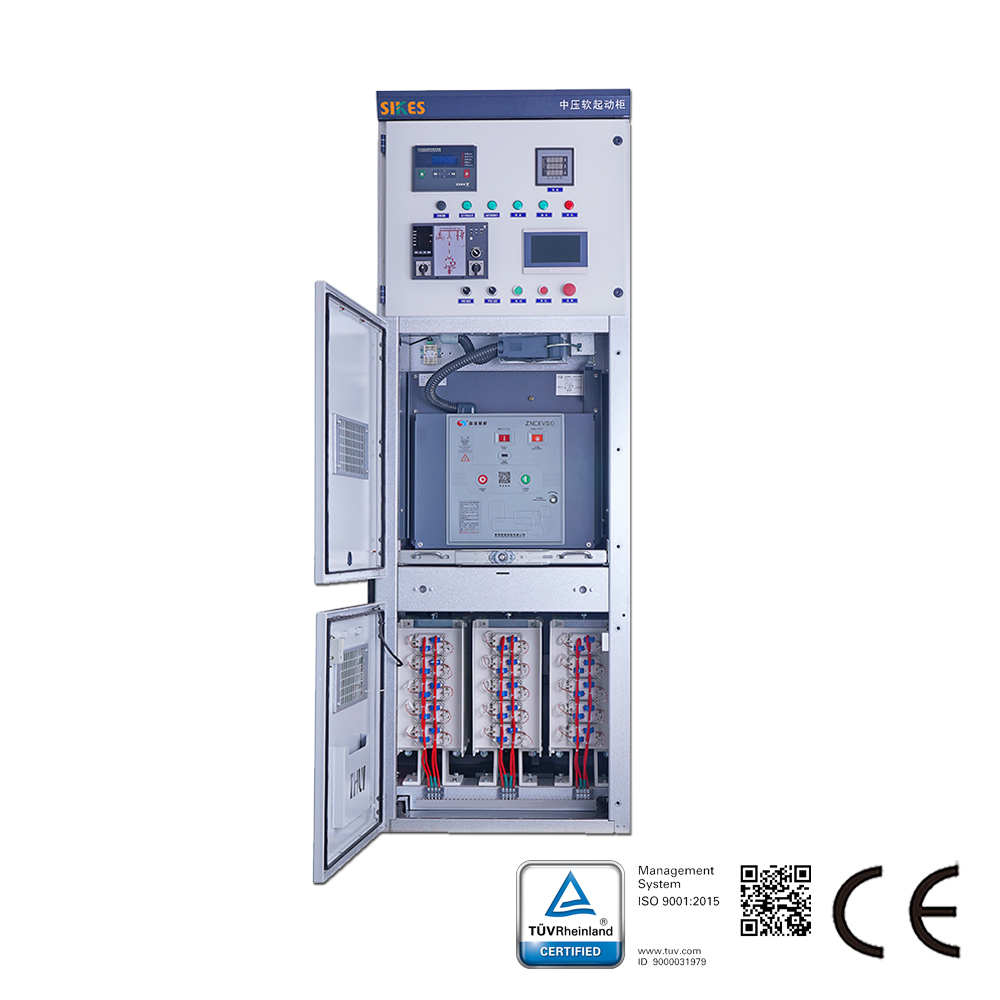

11. Tutte le operazioni di controllo vengono eseguite a sportello chiuso. Le sezioni ad alta e bassa tensione sono separate, con il quadro costituito da tre scomparti: scomparto bassa tensione, scomparto alta tensione e scomparto unità valvole. È dotato di un sistema di interblocco a cinque prevenzioni.

1. Produzione del cemento: ventilatori di tiraggio indotto per forni, soffianti di pressione, depolveratori per raffreddatori, mulini per materie prime, ventilatori di alimentazione del forno, ventilatori di scarico del raffreddatore, ventilatori separatori, depolveratori principali, ecc.
2. Petrolio e Gas: Pompe per acqua di circolazione, pompe per condotte principali, pompe sommerse elettriche, pompe per iniezione d’acqua, pompe di alimentazione caldaie, pompe per salamoia, ventilatori di tiraggio indotto, pompe per la decalcificazione, compressori, ecc.
3. Metallurgia: Ventilatori di ventilazione, pompe per fanghi, ventilatori di aspirazione polveri, ventilatori di tiraggio indotto, pompe per la decalcificazione, ecc.
4. Generazione di Energia Elettrica: Pompe per condensato, depolveratori, ventilatori di tiraggio forzato, ventilatori di tiraggio indotto, pompe per acque reflue, pompe di alimentazione caldaie, ecc.
5. Approvvigionamento Idrico Municipale: Pompe per acqua; Trattamento delle Acque Reflue: Pompe per fanghi, pompe di depurazione, pompe per acqua pulita, ecc.
6. Industria Mineraria: Pompe per il drenaggio minerario, pompe per medi, ventilatori di scarico, mulini a sfere, frantoi, trasportatori, ecc.
7. Industria Farmaceutica: Pompe per pulizia, compressori frigoriferi, ecc.
8. Industria Cartaria: Raffinatori, ecc.
