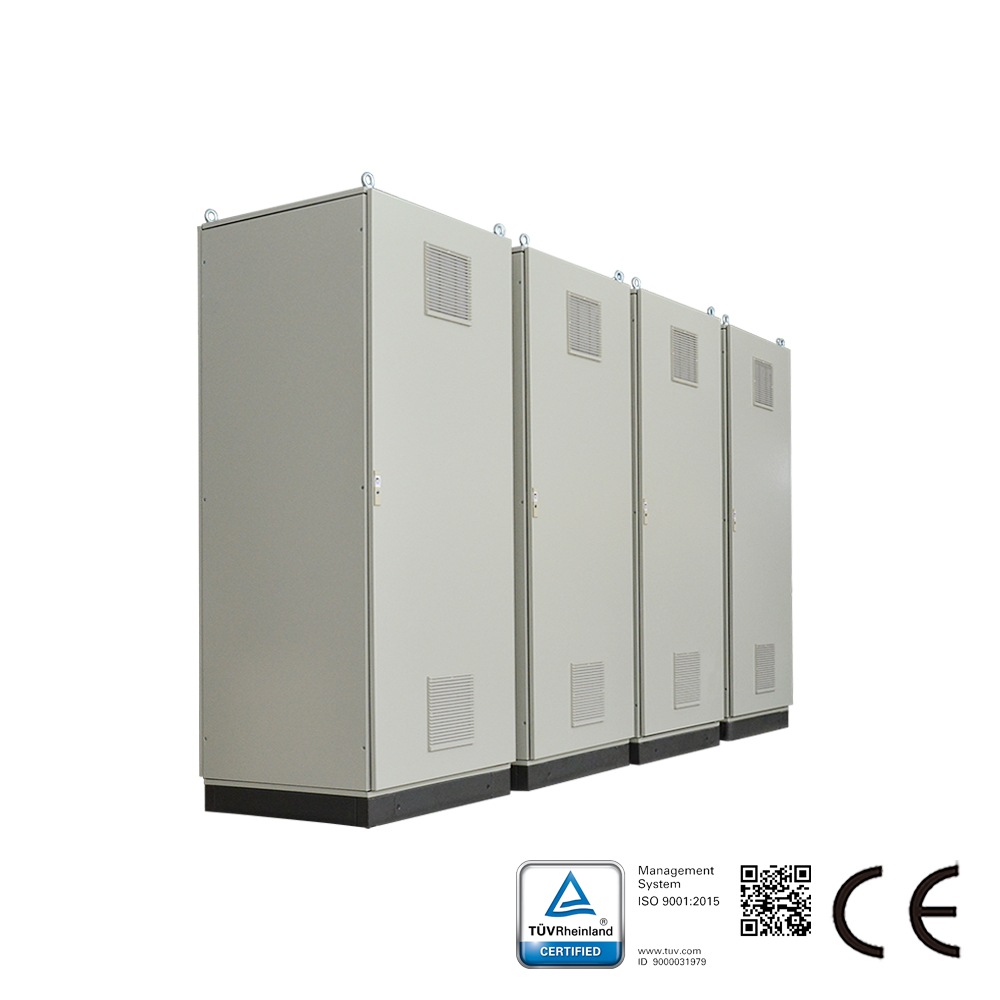

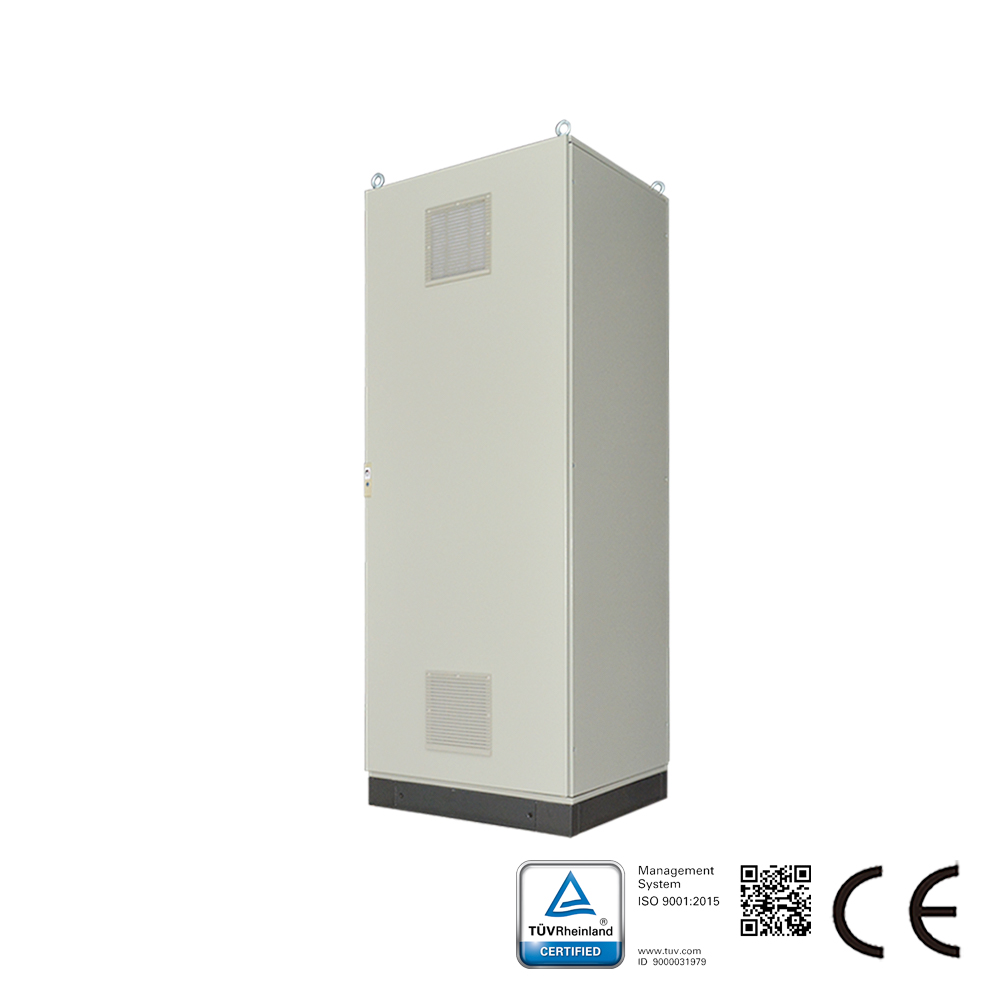

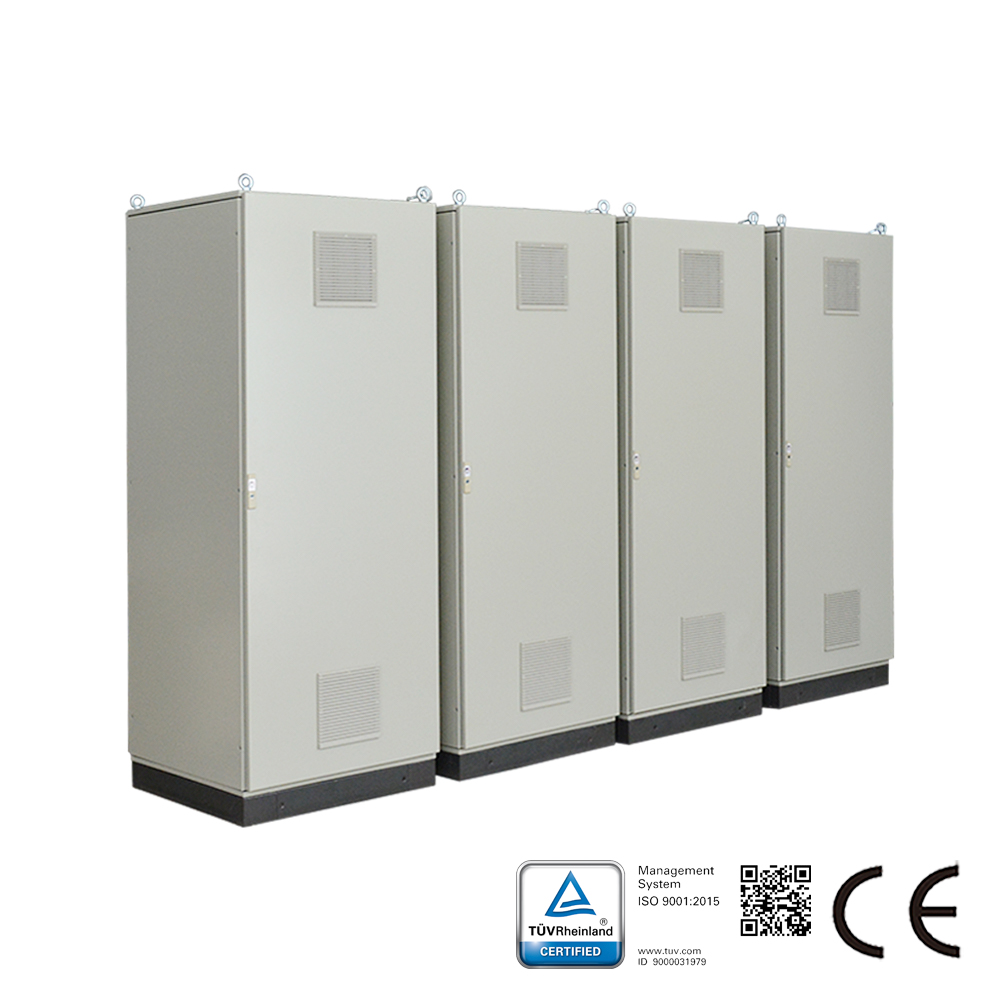

Descrizione dell’azionamento rigenerativo:
Questa serie adotta un microprocessore a risposta rapida e controllo di processo ad alta precisione, garantendo operatività sicura, stabile e affidabile. Consente il funzionamento dell’inverter nei quattro quadranti, con feedback continuo e frenatura rigenerativa con frequenza inferiore al 40%. L’efficienza di rigenerazione elettrica raggiunge il 97%. Utilizza la modulazione SPWM per ridurre significativamente i picchi caratteristici di corrente e generare una forma d’onda sinusoidale perfetta, con THD della corrente in ingresso inferiore al 5% e fattore di potenza fino al 99%. Previene il riflusso in rete, surriscaldamento, sovracorrente, sfasamento, sottotensione e cortocircuito.

Caratteristiche di questa serie:
Campo di potenza: 7,5 kVA – 500 kVA
Corrente nominale: 75 – 1200 A
Tensione continua di alimentazione: CC 620 V
Tensione alternata in uscita: trifase CA 400 V
Tensione chopper: CC 620 V ±5 V
Frequenza di funzionamento: 46 – 60 Hz
Indice di precisione: errore di impostazione inferiore allo 0,5%
Capacità di sovraccarico: 110% a lungo termine, 150% per 1 min, 180% per 2 s.
Modalità di connessione adattiva: non richiede identificazione del polo positivo/negativo durante il collegamento all’inverter o alla rete elettrica, connessione estremamente semplificata.
Condizioni operative: dotata di ventola intelligente integrata, filtro armonico di ordine superiore/inferiore, protezione da cortocircuito esterno.
Grado di protezione: IP20
Funzioni di protezione: protezione da sovracorrente (OCP), sovratensione (OVP), sottotensione (UVP), surriscaldamento e inversione di polarità.
Compatibilità elettromagnetica (EMC): conforme a GB/T 17626.4 (IEC 61000-4-4) test di interferenza EFT di classe 4; GB/T 17626.3 (IEC 61000-4-3) test di campo elettromagnetico irradiato di classe 4; GB/T 17626.2 (IEC 61000-4-2) test ESD di classe 4.
Temperatura ambiente operativa: -10 ℃ ~ +60 ℃ (senza gelo)
Umidità ambientale: inferiore al 90% (senza condensa)
Altitudine: inferiore a 1 km
Modalità di raffreddamento: raffreddamento forzato ad aria
Metodo di installazione: a parete, a pavimento
Standard: ISO, FCC, CE

Applicazione dell’azionamento rigenerativo:
Azionamento rigenerativo generale dedicato a tutti gli inverter e motori servo.
