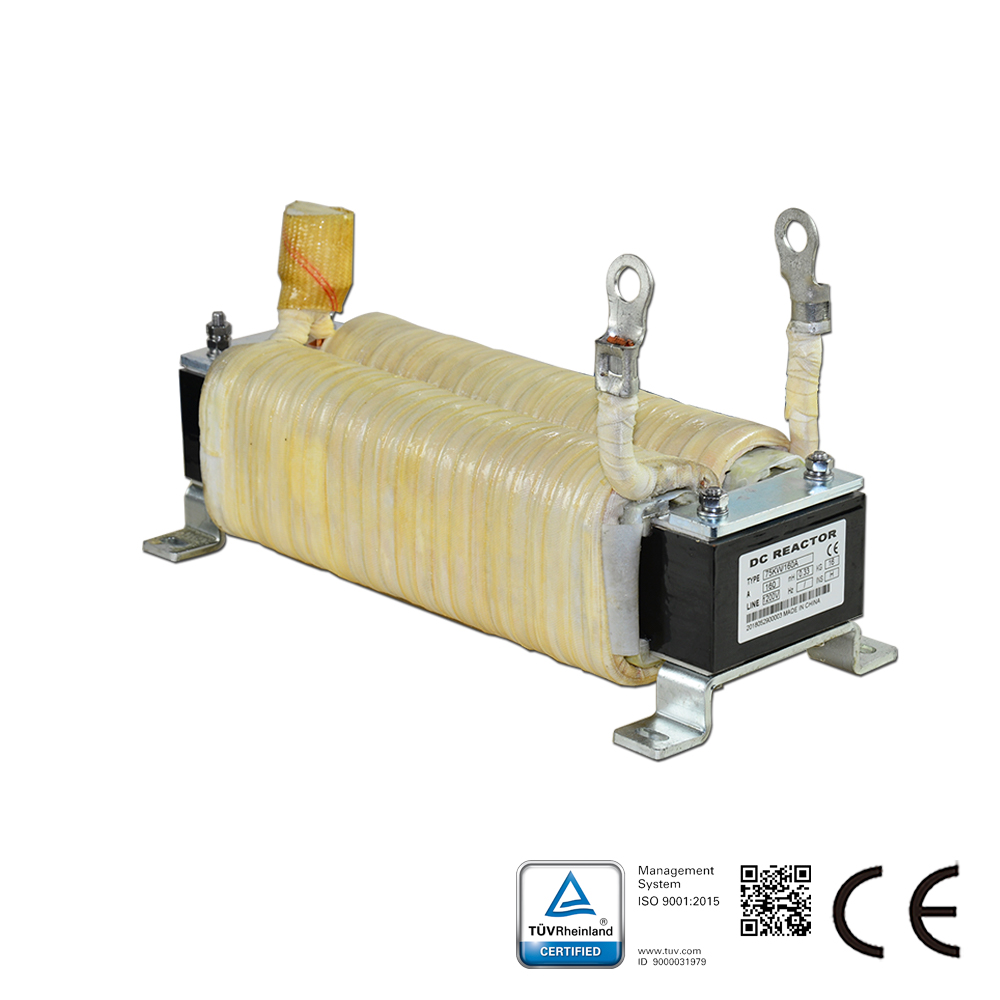

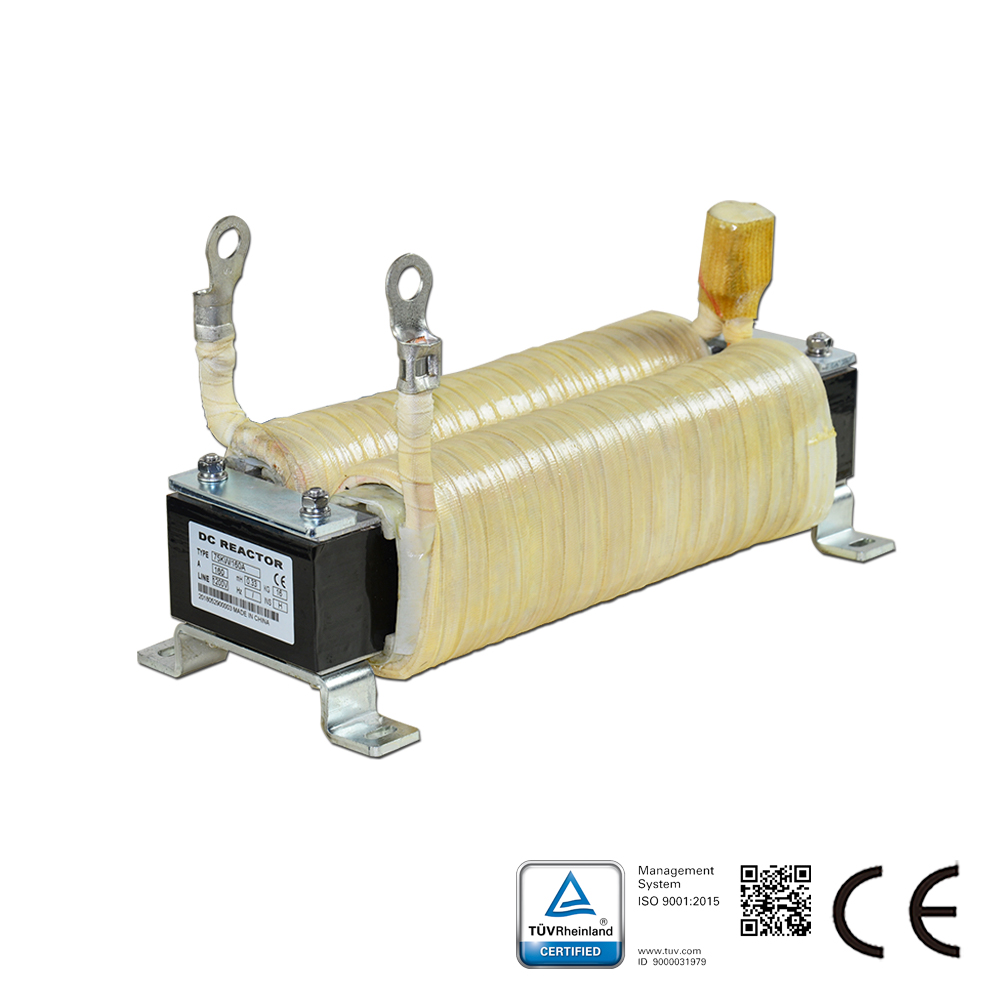

Descrizione del Filtro CC:

I filtri magnetici di rete realizzano anch’essi il duplice vantaggio dei filtri di linea. Le distorsioni e le incisure della tensione di rete causate dall’azionamento vengono filtrate dall’alimentazione CA in ingresso e, viceversa, le interferenze imposte sulla linea da altri dispositivi vengono filtrate dall’azionamento. La corrente di cortocircuito disponibile dalla linea è limitata. Il Filtro CC è anche noto come Reattore CC.

Caratteristiche dei Materiali del Reattore CC:
1.Resistenza alle Alte Temperature: Il materiale isolante interno è combinato con processo senza telaio, la capacità di resistenza al calore del reattore è elevata, con opzione di classe F o H.
2.Riduzione del Rumore: Il traferro del reattore utilizza il processo di saldatura ad argo, con basso rumore, piccola dispersione di flusso magnetico e induttanza stabile.
3.Resistenza Elettromagnetica: Avvolto con processo a lamina, il reattore presenta elevata resistenza alle forze elettromagnetiche e buona qualità di prestazione.
4.Piccolo Volume: Nucleo con lamierini di acciaio al silicio a grano orientato e laminato a freddo, conferendo ai reattori alta affidabilità, dimensioni ridotte, peso leggero e basso costo.

Caratteristiche di questa serie:
1.Tensione dell’Inverter (Sistema): 0,4 kV
2.Intervallo di Tensione: CC 600 V – 1200 V
3.Rigidità Dielettrica: Nucleo-avvolgimento, CA 3000 V/50 Hz/5 mA/ nessun danno in 60 s (test in fabbrica)
4.Resistenza di Isolamento: Nucleo-avvolgimento, CC 1000 V, Resistenza >100 MΩ
5.Rumore: Inferiore a 65 dB (misurato a 10 metri di distanza orizzontale dal reattore)
6.Standard: GB 19212.1-2008 GB/T 1094.6-2011

Applicazione del Reattore CC:
1. Riduzione della corrente nel circuito CC. Garantire la continuità di corrente quando il valore di induttanza raggiunge un determinato livello.
2. Riduzione e prevenzione dei danni al ponte raddrizzatore e del surriscaldamento dei condensatori causati dalla corrente impulsiva.
3. Miglioramento del fattore di potenza, riduzione dell’impulso CA verso il busbar CC, limitazione dei transienti di tensione di rete.
