Il trasformatore raddrizzatore a impulsi può ridurre il fattore di ondulazione sul lato CC dell’unità di raddrizzamento e le armoniche sul lato CA attraverso il raddrizzamento multifase. Poiché lo sfasamento artificiale nell’unità di raddrizzatore può far sì che le principali armoniche si trovino nelle onde 23ª e 25ª e superiori, anziché nelle precedenti onde 5ª e 7ª. Questo progetto migliorerà notevolmente l’impatto delle armoniche del secondario sul lato rete.

Lo sfasamento sull’avvolgimento del lato rete è il design comune nel trasformatore raddrizzatore. Generalmente, un trasformatore raddrizzatore a 12 impulsi presenta avvolgimenti di bassa tensione a struttura suddivisa assialmente. Il raddrizzamento a 24 impulsi può essere ottenuto utilizzando contemporaneamente due trasformatori raddrizzatori a 12 impulsi. Tuttavia, due trasformatori raddrizzatori a 12 impulsi occuperanno più spazio, aumenteranno i costi e così via.

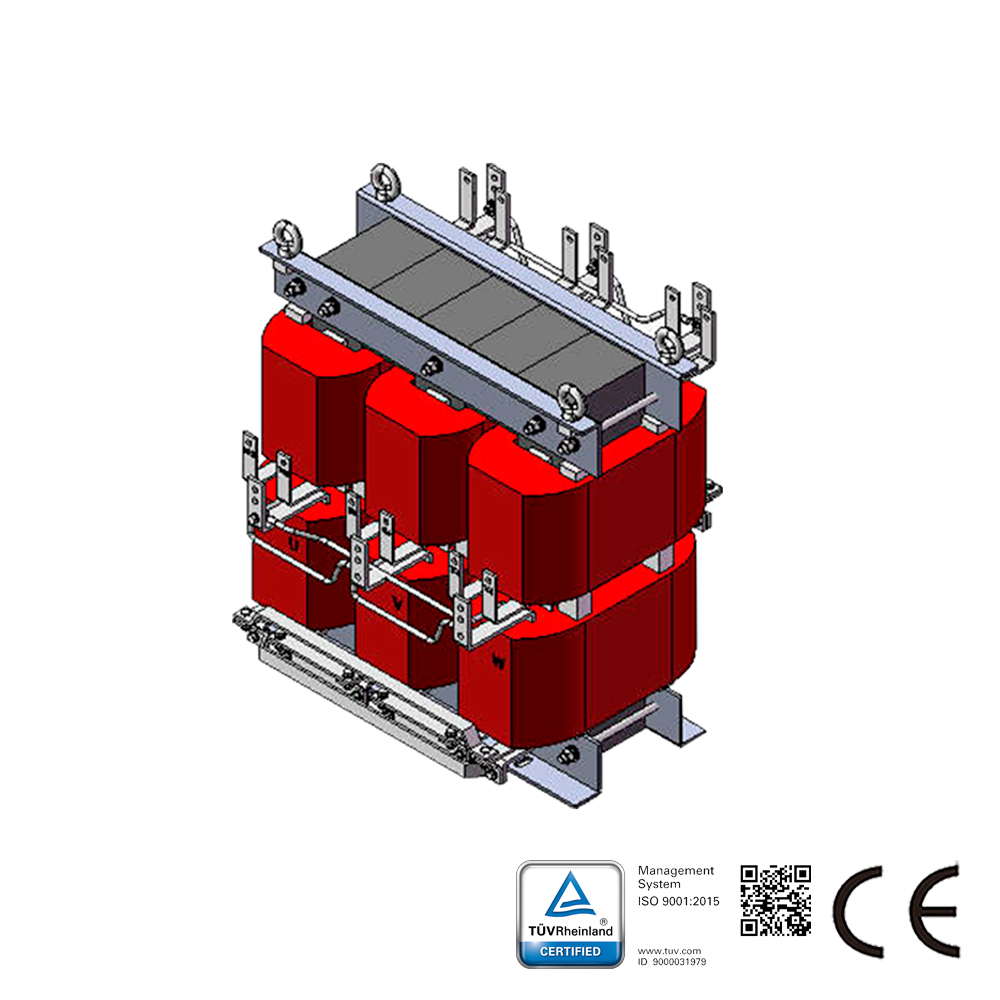

Il trasformatore raddrizzatore a 24 impulsi progettato e prodotto dalla nostra azienda è composto da due set di bobine raddrizzatrici autotrasformatrici a 12 impulsi in parallelo e un unico nucleo ferromagnetico. Può formare quattro gruppi di tensioni di linea trifase, con fasi di tensione di linea che differiscono sequenzialmente di 15°. I quattro gruppi di circuiti a ponte raddrizzatore sono collegati in parallelo tramite reattori inter-fase per erogare una tensione continua a 24 impulsi.

Questo design consente di risparmiare l’82,7% della capacità dell’autotrasformatore in questo circuito. Pertanto, il volume del raddrizzatore può essere notevolmente ridotto. I suoi vantaggi sono particolarmente significativi quando è richiesto un raddrizzamento di alta potenza.

Applicazione:

Alimentatore per galvanostegia
